بعد از انتخاب نوع دیوار حائل، مهم‌ترین مرحله اجرای درست آن است. در عمل، بسیاری از دیوارهای حائل نه به دلیل ضعف نوع سیستم، بلکه به علت خطای اجرایی، حذف زهکشی، خاکریزی نامناسب یا بی‌توجهی به جزئیات فونداسیون دچار مشکل می‌شوند. به همین دلیل، حتی بهترین سیستم هم اگر بد اجرا شود، نتیجه قابل اعتمادی نخواهد داشت.

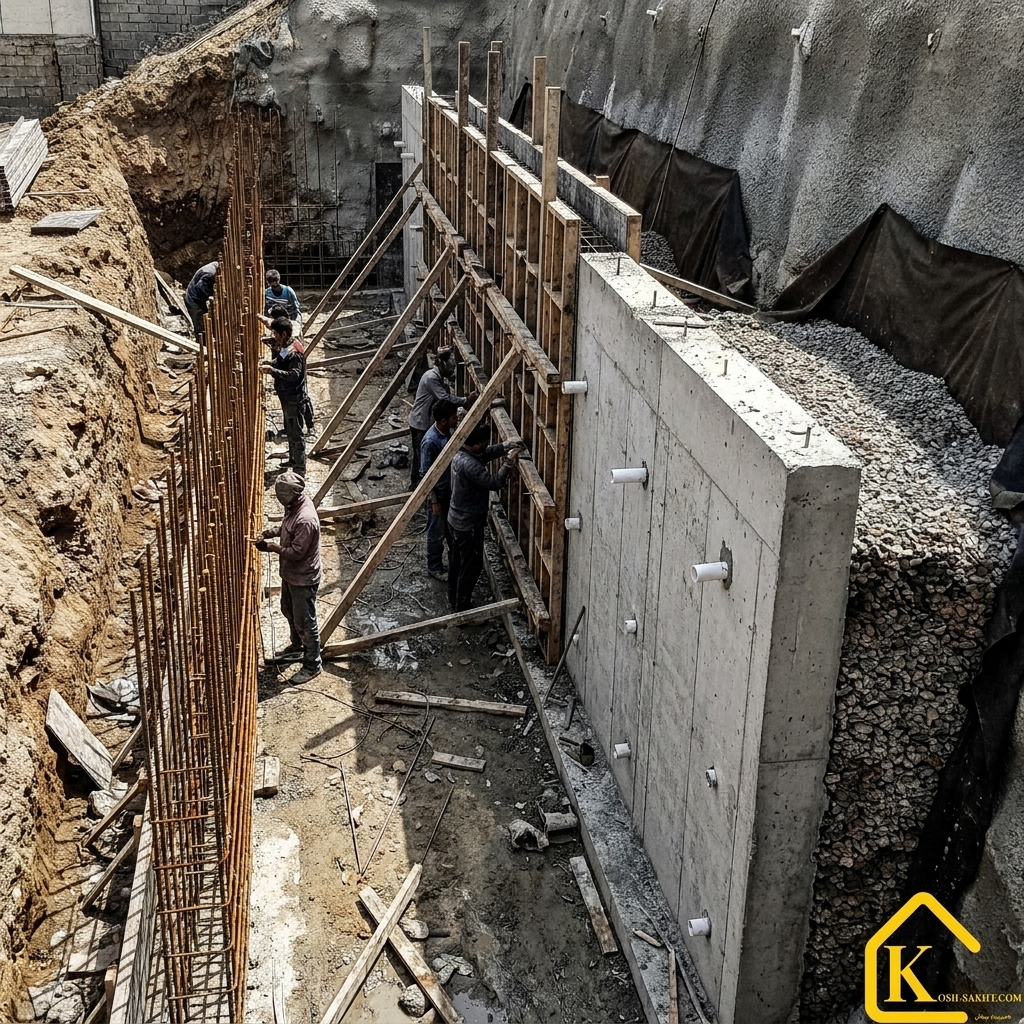

مراحل اجرای دیوار حائل بتن آرمه (Reinforced Concrete Retaining Wall):

۱. گودبرداری و رگلاژ کف

نخستین گام در اجرای دیوار حائل، گودبرداری تا رسیدن به خاک بکر و سفت است. برای دیواری با ارتفاع 3 متر، معمولاً فونداسیون باید در عمق حداقل 80 تا 100 سانتی‌متری از پایین‌ترین تراز خاکِ جلوی دیوار قرار گیرد. این عمق برای جلوگیری از یخ‌زدگی و تامین ظرفیت باربری خاک الزامی است.

نکته آیین‌نامه‌ای: در صورتی که خاک زیرین ضعیف باشد، اجرای «برش‌گیر» (Shear Key) که یک زائده بتنی در زیر پی به عمق حدود 40 تا 50 سانتی‌متر است، برای جلوگیری از لغزش دیوار ضروری است.

۲. اجرای بتن مگر (Lean Concrete)

پس از رگلاژ کف، یک لایه بتن با عیار پایین (معمولاً 150 کیلوگرم سیمان در متر مکعب) اجرا می‌شود. هدف از این کار ایجاد یک سطح تراز و تمیز و همچنین جلوگیری از جذب شیره بتنِ اصلی توسط خاک است. ضخامت استاندارد بتن مگر 10 سانتی‌متر است و باید از هر طرف فونداسیون 10 سانتی‌متر بیرون‌تر اجرا شود (به عنوان مثال، برای پی به عرض 1.5 متر، بتن مگر با عرض 1.7 متر اجرا می‌گردد).

۳. آرماتوربندی فونداسیون و کاشت میلگردهای انتظار (ریشه دیوار)

در این مرحله، شبکه میلگرد (مش) در سفره‌های پایین و بالای فونداسیون اجرا می‌شود. سپس میلگردهای عمودی (ریشه یا انتظار) که قرار است در بدنه دیوار امتداد یابند، جای‌گذاری می‌شوند.

• کاور بتن (پوشش میلگرد): برای سطوحی که در تماس مستقیم با خاک هستند، پوشش بتنی میلگردها باید حداقل 7.5 سانتی‌متر باشد.
• طول مهاری: میلگردهای انتظار باید به شکل «L» درون فونداسیون قرار گیرند. طول خم و طول بیرون‌مانده از پی بر اساس قطر میلگرد محاسبه می‌شود که معمولاً حداقل 60 تا 80 برابر قطر میلگرد است (حدود 1 تا 1.2 متر برای میلگرد نمره 16).

۴. قالب‌بندی و بتن‌ریزی فونداسیون

پس از تکمیل آرماتوربندی، قالب‌بندی دور فونداسیون انجام شده و بتن‌ریزی صورت می‌گیرد. استفاده از ویبراتور برای تراکم کامل بتن الزامی است. یک نکته مهم اجرایی این است که سطح بتنِ پی در قسمتی که بدنه دیوار روی آن قرار می‌گیرد، نباید کاملاً ماله کشیده و صیقلی شود؛ باقی گذاشتن کمی زبری به درگیری بهتر بتن دیوار با پی کمک می‌کند.

۵. آرماتوربندی بدنه دیوار

در این مرحله، میلگردهای عمودی و افقی بدنه دیوار به میلگردهای انتظار بسته می‌شوند. در دیوارهای حائل طره‌ای، آرماتورهای اصلی (عمودی) در سمتی که خاک قرار دارد (وجه کششی) متراکم‌تر و قطورتر طراحی می‌شوند. طبق آیین‌نامه، حداقل فاصله بین میلگردها برای عبور راحت بتن و سنگدانه‌ها نباید کمتر از 5 سانتی‌متر باشد.

۶. قالب‌بندی بدنه دیوار

نصب قالب‌های فلزی یا چوبی در دو طرف دیوار یکی از حساس‌ترین مراحل است. بتن سیال، به خصوص در بخش‌های پایینی دیوار، فشار هیدرواستاتیک بسیار شدیدی به قالب وارد می‌کند. بنابراین، قالب‌ها باید با استفاده از پین، گوه، لوله‌های داربست (پشت‌بند) و بلت‌های (Bolt) مهارکننده به شدت محکم شوند. در سایت‌های شیب‌دار و با دسترسی محدود، مهار این قالب‌ها یکی از بزرگترین چالش‌های اجرایی است.

۷. بتن‌ریزی بدنه دیوار و تعبیه لوله‌های زهکش

بتن‌ریزی باید در لایه‌های 40 تا 50 سانتی‌متری انجام شده و هر لایه به دقت ویبره شود. یکی از حیاتی‌ترین اقدامات پیش از بتن‌ریزی، تعبیه سیستم زهکش است. باید لوله‌های پلیکا (PVC) به قطر 7.5 تا 10 سانتی‌متر در بدنه قالب جای‌گذاری شوند. فاصله این لوله‌ها (Weep holes) از یکدیگر حدود 1.5 تا 2 متر بوده و معمولاً در ارتفاع 30 سانتی‌متری از روی فونداسیون نصب می‌شوند. این لوله‌ها باید شیب ملایمی به سمت بیرون دیوار داشته باشند.

۸. قالب‌برداری و عمل‌آوری (Curing)

باز کردن قالب‌ها معمولاً پس از گیرش اولیه (حدود 24 تا 48 ساعت بعد) انجام می‌شود. پس از آن، مرحله حیاتی عمل‌آوری آغاز می‌شود؛ بتن باید حداقل به مدت 7 روز مرطوب نگه داشته شود (از طریق گونی چیتایی خیس یا پاشش مداوم آب) تا مقاومت نهایی و طراحی شده خود را کسب کند.

۹. اجرای سیستم زهکشی پشت دیوار و خاک‌ریزی

پشت دیوار هرگز نباید مستقیماً با خاک رس یا خاکِ محل پر شود. مراحل اصولی خاک‌ریزی به این شرح است:

1. پشت سوراخ‌های زهکش در سمت خاک باید با تور سیمی یا ژئوتکستایل پوشانده شود تا از ورود خاک به لوله و انسداد آن جلوگیری گردد.
2. یک لایه حداقل 30 تا 50 سانتی‌متری از مصالح درشت‌دانه (مانند شن، قلوه‌سنگ یا خرده‌آجر) در تمام ارتفاع پشت دیوار ریخته می‌شود تا آب‌های سطحی و زیرسطحی را به سمت لوله‌های زهکش پایین هدایت کند.
3. در نهایت، خاک‌ریزی در لایه‌های 30 سانتی‌متری انجام شده و هر لایه به خوبی کوبیده (کمپکت) می‌شود.

اشتباهات رایج اجرایی دیوار حائل بتن آرمه

در اجرای دیوارهای حائل، اشتباهات متعددی رخ می‌دهد که می‌تواند خسارات جبران‌ناپذیری به همراه داشته باشد. مهم‌ترین این اشتباهات عبارتند از:

۱. حذف یا اجرای ناقص سیستم زهکشی: مسدود شدن یا عدم تعبیه لوله‌های زهکش و همچنین پر کردن مستقیم پشت دیوار با خاک معمولی (بدون لایه شنی)، باعث تجمع آب در پشت دیوار می‌شود. این امر فشار هیدرواستاتیک را به شدت افزایش داده و عامل بیش از $90\%$ از تخریب‌ها و واژگونی‌های دیوارهای حائل است.

۲. ایجاد درز سرد (Cold Joint): ایجاد وقفه طولانی در بتن‌ریزی (مثلاً بتن‌ریزی نیمی از دیوار در یک روز و نیمه دیگر در روز بعد) باعث می‌شود بتن جدید به بتن قدیم نچسبد. این اتفاق یک درز افقی ضعیف ایجاد می‌کند که در برابر نیروهای برشی ناشی از زلزله و فشار جانبی خاک به شدت آسیب‌پذیر است. در صورت الزام به قطع بتن‌ریزی، استفاده از چسب بتن یا واتراستاپ طبق اصول مهندسی اجباری است.

۳. کاور ناکافی میلگردها: عدم استفاده از اسپیسر (فاصله‌نگهدار پلاستیکی) باعث چسبیدن شبکه میلگرد به قالب می‌شود. پس از قالب‌برداری، میلگردهای نمایان شده در مجاورت رطوبت خاک به سرعت زنگ می‌زنند. زنگ‌زدگی منجر به افزایش حجم میلگرد شده و باعث ترک‌خوردگی و متلاشی شدن بتن (Spalling) می‌گردد.

۴. قالب‌بندی ضعیف: عدم استفاده از بلت‌های کافی یا پشت‌بندهای مقاوم باعث می‌شود قالب در حین بتن‌ریزی در اثر وزن و فشار بتن “شکم داده” یا بترکد. این مسئله منجر به هدر رفتن حجم زیادی از بتن و دفرمه شدن شدید ظاهر و ساختار دیوار می‌شود.

۵. قرار دادن اشتباه شبکه آرماتور اصلی: در دیوارهای طره‌ای، لنگر خمشی حداکثر در سمت مجاور خاک ایجاد می‌شود؛ بنابراین شبکه اصلی میلگردهای ضخیم باید در سمت خاک (وجه کششی) قرار گیرد. قرار دادن اشتباه این شبکه در نمای بیرونی توسط پیمانکاران ناوارد، باعث می‌شود دیوار عملاً هیچ مقاومت خمشی مفیدی نداشته باشد و با اولین بارگذاری خاک دچار شکست شود.

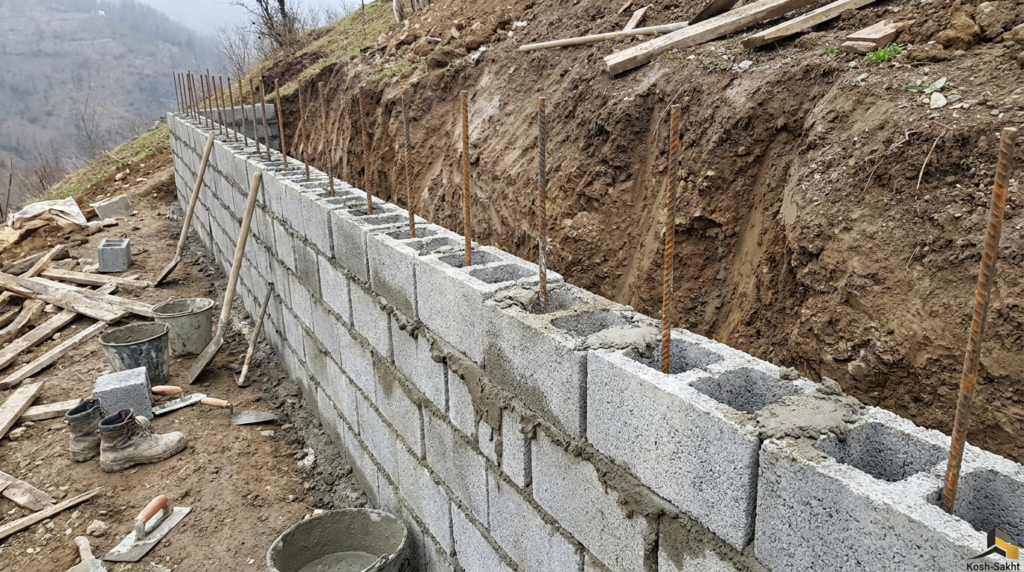

مراحل اجرای دیوار حائل بلوکی مسلح (Reinforced Masonry Retaining Wall):

این دیوار با استفاده از بلوک‌های سیمانی توخالی (معمولاً بلوک‌های ته‌باز) ساخته می‌شود. در این سیستم، بلوک‌ها نقش «قالب ماندگار» را ایفا می‌کنند؛ به این معنی که پس از چیده شدن، فضای خالی داخل آن‌ها با میلگرد و بتن روان پر می‌شود تا ساختاری یکپارچه ایجاد کند

1.اجرای پی مناسب:

• یک پی نواری با عرض حداقل 80 تا 100 سانتی‌متر و ضخامت حداقل 40 سانتی‌متر اجرا شود. (دیوار روی لبه قرار نمی‌گیرد، بلکه در مرکز پی می‌نشیند تا پاشنه و پنجه پی جلوی واژگونی را بگیرند).

2. میلگرد انتظار:

• قبل از بتن‌ریزی پی، باید میلگردهای عمودی (ریشه یا انتظار) با فواصل مشخص (مثلاً هر ۴۰ سانتی‌متر) در پی کاشته شوند تا بعداً بلوک‌ها از داخل این میلگردها رد شده و بالا بروند.

3. اجرای میلگردهای انتظار:

• محل میلگردهای قائم باید دقیقاً با هسته‌های خالی بلوک‌ها هماهنگ باشد.

4. رج اول (بسیار مهم):

• قبل از چیدن رج اول، روی فونداسیون (در محل میلگردهای انتظار عمودی) یک لایه ملات پهن کنید.
• الگوی چیدمان برای ضخامت ۴۰ سانت: بهترین روش برای حفظ یکپارچگی سوراخ‌ها در این ضخامت، اجرای دو ردیف بلوک طولی (موازی) در کنار هم است (هر بلوک ۲۰ سانت عرض دارد که مجموعاً می‌شود ۴۰ سانت). بلوک‌ها را طوری قرار دهید که میلگردهای انتظار فونداسیون دقیقاً از مرکز سوراخ‌های بلوک رد شوند.

5. ملات‌گذاری رج‌های بعدی

• ملات را فقط روی لبه‌های طولی و عرضی بدنه بلوک (جداره‌ها) قرار دهید. مراقب باشید ملات به هیچ وجه داخل سوراخ‌ها نیفتد، زیرا مسیر عبور بتن روان را مسدود می‌کند و مانع از اتصال بتن بالایی با پایینی می‌شود.

6. قفل و بست (طرح آجری)

• رج دوم باید نسبت به رج اول نصف طول بلوک (۲۰ سانتی‌متر) شیفت پیدا کند (جابجا شود). یعنی بند عمودی بین دو بلوک در رج اول، باید دقیقاً وسط بلوک در رج دوم قرار بگیرد.
• این جابجایی باعث درگیر شدن بلوک‌ها (قفل و بست) شده و از ایجاد یک درز عمودی پیوسته (که نقطه ضعف شدید دیوار است) جلوگیری می‌کند. از آنجا که بلوک‌های استاندارد دو سوراخه هستند، با جابجایی نصف بلوک، سوراخ‌ها همچنان دقیقاً روی هم منطبق می‌مانند و یک کانال عمودی پیوسته از پایین تا بالای دیوار تشکیل می‌دهند.

7. درگیر کردن دو ردیف دیوار (میلگرد بستر / کلاف افقی)

• چون دیوار شما از دو ردیف بلوک ۲۰ سانتی کنار هم تشکیل شده، باید این دو ردیف به هم دوخته شوند.
• روش اجرا: در هر دو یا سه رج در میان، روی ملات بین رج‌ها، از میلگرد بستر (شبکه خرپایی مفتولی) استفاده کنید و یا میلگردهای افقی (مثلاً نمره ۸ یا ۱۰) را به صورت عرضی روی لبه بلوک‌ها قرار دهید تا دو ردیف را به هم قفل کند. همچنین در طول دیوار، میلگردهای افقی بلند قرار دهید تا یکپارچگی دیواره در برابر فشار خاک افزایش یابد. (برخی بلوک‌ها شیار مخصوص برای خواباندن میلگرد افقی دارند).

8. بتن‌ریزی هسته (Grouting)

• نباید کل ارتفاع دیوار را یک‌باره چیده و بعد بتن‌ریزی کنید، زیرا فشار بتن باعث ترکیدن دیوار می‌شود و ویبره کردن آن هم غیرممکن است.
• بتن باید بصورت روان تهیه شود. بهتر است ماسه و شن آن با نسبت یکسان باشند و از شن ریز دانه استفاده شود.
• دیوار را تا ارتفاع حدود 1.2 الی 1.5 متر (حدود ۶ تا ۷ رج) بچینید. میلگردهای عمودی را داخل سوراخ‌ها قرار دهید و سپس سوراخ‌ها را با بتن روان (اسلامپ بالا، با شن ریزدانه یا همان بتن نخودی) پر کنید.
• بتن را حتماً با یک تکه میلگرد یا ویبراتور خرطومی کوچک (شیلنگ باریک) متراکم کنید تا هوای آن خارج شود.
• پس از گرفتن بتن این بخش، چیدمان رج‌های بالاتر را تا ارتفاع نهایی ادامه داده و مرحله بتن‌ریزی را تکرار کنید.

9. اجرای زهکش: زهکش در پایین دیوار و پشت آن الزامی است.

10. عایق‌کاری و خاکریزی: مشابه دیوار بتنی، پشت این دیوار هم باید لایه زهکشی و خروج آب داشته باشد.

اشتباهات رایج در دیوار حائل بلوکی مسلح

• استفاده از بلوک نامناسب: هر بلوکی برای دیوار حائل مناسب نیست، اگر بلوک ته‌بسته باشد، بتنی که داخل آن می‌ریزید در همان بلوک می‌ماند و به بلوک پایینی متصل نمی‌شود. در نتیجه دیوار شما فقط مجموعه‌ای از بلوک‌های سنگین روی هم چیده شده است که به راحتی با فشار خاک می‌شکند.بهترین نوع بلوک ته باز می باشد زیرا بتن روان (گروت) بدون برخورد با مانع (کف بلوک) از بالا تا پایین دیوار جریان پیدا می‌کند و یک هسته بتنی کاملاً پیوسته و بدون درز سرد می‌سازد و همینطور فضای کاملاً باز باعث می‌شود بتن به راحتی دور میلگردهای عمودی را احاطه کند و خطر گیر افتادن هوا یا خالی ماندن فضای دور میلگرد (کرمو شدن) از بین برود.
• بند روی بند: اگر بندهای قائم روی هم بیفتند، دیوار یک خط ضعف ممتد پیدا می‌کند. بلوکها باید مثل آجرچینی، به صورت «حصیرباف» یا «همپوشان» چیده شوند. یعنی درز بین دو بلوک در یک رج، باید در رج بعدی توسط وسطِ بلوکِ بالایی پوشانده شود. اگر درزها از پایین تا بالا در یک خط مستقیم باشند، دیوار از همان جا نصف می‌شود.
• ملات ناقص: پر نشدن کامل هسته‌ها، یکی از خطرناک‌ترین خطاهاست؛ چون ضعف آن از بیرون ممکن است دیده نشود. اگر کارگر در پر کردن سوراخ‌های بلوک با بتن روان تنبلی کند یا بتن خیلی سفت باشد و پایین نرود، دیوار پوک می‌ماند و مقاومت خود را از دست می‌دهد.
• نبود میلگرد کافی: بعضی اجراها فقط شکل ظاهری دیوار مسلح دارند اما از نظر سازه‌ای واقعاً ضعیف‌اند.

دیوار حائل سنگی (دیوار وزنی یا Gravity Wall):

دیوار حائل سنگ لاشه یا مالون (دیوار وزنی یا Gravity Wall)، سازه‌ای است که مقاومت و پایداری خود را در برابر رانش خاک، صرفاً از طریق وزن بسیار زیاد و حجم عظیم مصالح خود تامین می‌کند. این نوع دیوار فاقد میلگرد است و عملکرد کششی ندارد.

1. پی‌سازی: پی این دیوار معمولاً از دو روش دیگر عریض‌تر است. معمولاً پی را به صورت پله‌ای حفر می‌کنند تا در زمین شیب‌دار، دیوار سُر نخورد.
2. انتخاب سنگ مناسب: سنگ باید : مقاوم، گوشه‌دار، قفل‌شونده، بادوام در برابر رطوبت و یخبندان باشد. سنگ گرد رودخانه‌ای برای چنین دیواری مناسب نیست.
3. چیدن سنگ‌ها با قفل و بست: سنگ‌های بزرگ‌تر در پایین و سنگ‌های کوچک‌تر در بالا قرار می‌گیرند. سنگ‌ها نباید بند عمودی پیوسته داشته باشند. باید به صورت نامنظم و قفل در هم (همپوشانی) چیده شوند.
4. ملات‌ریزی و پر کردن مغز دیوار: مغز دیوار نباید توخالی یا پر از نخاله باشد. نکته مهم این است که سنگ‌ها نباید مستقیماً با هم در تماس باشند، بلکه باید یک لایه ملات بین آن‌ها باشد تا نیرو را منتقل کند.
5. شیب‌دادن بدنه: این دیوارها معمولاً مقطع ذوزنقه‌ای دارند: پایین عریض‌تر و بالا باریک‌تر،وجه سمت خاک می‌تواند عمودی باشد، اما وجه نمای دیوار باید شیب‌دار (مایل) بالا بیاید.
6. تعبیه زهکش: این دیوار هم حتماً باید راه خروج آب داشته باشد. در ارتفاع‌های مختلف (مثلاً هر ۱ متر ارتفاع و هر ۲ متر طول)، باید لوله‌های پلیکا سایز 10 به صورت افقی با شیب ملایم به سمت بیرون در دل دیوار کار گذاشته شوند تا آب پشت دیوار را تخلیه کنند.
7. بندکشی: در نهایت، درزهای بیرونی دیوار با ملات مخصوص پر و تمیز (بندکشی) می‌شوند تا هم ظاهر زیبایی پیدا کند و هم آب باران به داخل درزها نفوذ نکند و در زمستان یخ نزند (یخ‌زدگی باعث ترکیدن سنگ می‌شود).
8. پشت‌ریزی: پس از اتمام دیوار، فضای بین خاک طبیعی و دیوار باید با مصالح دانه درشت (مثل شن و قلوه سنگ) پر شود تا آب به راحتی به لوله‌های زهکش برسد.

اشتباهات رایج در دیوار سنگی

• سنگ‌چینی نمایی و مغز توخالی: یکی از بدترین تقلب‌ها این است که فقط نمای بیرونی خوب اجرا می‌شود اما داخل دیوار پر از فضاهای خالی یا مصالح نامناسب است.
• استفاده از سنگ نامقاوم: سنگ آهکی نرم یا سنگی که در رطوبت پوسته می‌کند، مناسب نیست.
• عرض ناکافی دیوار (رعایت نکردن مقطع ذوزنقه): اجرای دیوار سنگی با عرض ثابت و کم (مثلاً $50$ سانتی‌متر از پایین تا بالا) باعث می‌شود دیوار وزن کافی برای مقابله با لنگر واژگونی خاک را نداشته باشد و به طور کامل از ریشه برگردد.
• حذف زهکش و فیلتر شنی: به دام افتادن آب پشت دیوار سنگی، فشار هیدرواستاتیک را به قدری بالا می‌برد که ملات بین سنگ‌ها متلاشی شده یا کل توده عظیم سنگی به سمت جلو هل داده می‌شود (لغزش پایه).

خطاهای اجرایی رایج در کلیه دیوارهای حائل

• حذف زهکش: یکی از شایع‌ترین دلایل خرابی دیوار، لوله خروج آب و هدایت رواناب باید از روز اول در طرح دیده شوند.
• اجرای دیوار بدون طراحی متناسب: اتکا به تجربه کارگاهی بدون توجه به نوع خاک و مقدار آب
• اجرای پی روی خاک ضعیف: باعث نشست یا حرکت دیوار می‌شود
• کرموشدگی بتن: ناشی از ویبره ناکافی یا بتن نامناسب
• رعایت نکردن کاور میلگرد: کاهش دوام و افزایش خطر خوردگی
• نمای خوب، جای اجرای بد را نمی‌گیرد: دیوار سنگی یا بلوکی اگر از داخل درست نباشد، خطرناک است.
• بارگذاری بالادست بدون توجه به طراحی: مثل پارک خودرو، مخزن یا سازه در نزدیکی لبه
• تراس بندی: در زمین شیب‌دار، تراس‌بندی اغلب از یک دیوار خیلی بلند بهتر است.
• حمل مصالح تا پای کار: در دسترسی سخت، قابلیت حمل مصالح از خود قیمت واحد مصالح مهم‌تر می‌شود.

نکات کلیدی مقررات ملی ساختمان در مورد دیوار حائل

۱. کنترل پایداری در برابر واژگونی (Overturning)

• شرح: فشار خاک پشت دیوار تمایل دارد دیوار را به سمت جلو بچرخاند و واژگون کند. طبق مبحث هفتم (ژئوتکنیک)، لنگر مقاوم (ناشی از وزن خود دیوار و وزن خاکی که روی پاشنه فونداسیون قرار دارد) باید حداقل 1.5 برابر لنگر محرک (ناشی از فشار خاک) باشد (FS≥1.5 ).
• نکته اجرایی: به همین دلیل است که فونداسیون دیوار حائل باید به صورت «L» یا «T برعکس» اجرا شود تا وزن خاکِ پشت دیوار، به پایداری آن کمک کند.

۲. کنترل پایداری در برابر لغزش (Sliding)

• شرح: فشار خاک ممکن است کل دیوار را به صورت افقی روی زمین بلغزاند. نیروی اصطکاک زیر فونداسیون دیوار باید بر این نیروی هل‌دهنده غلبه کند. ضریب اطمینان در این حالت نیز معمولاً باید بزرگتر از 1.5 باشد.
• نکته اجرایی: اگر خاک ضعیف باشد، زیر فونداسیون دیوار حائل یک برجستگی بتنی به نام «برش‌گیر» (Shear Key) اجرا می‌کنند تا در خاک قفل شود.

جمع‌بندی

اگر نوع دیوار حائل درست انتخاب شود اما اجرای آن ضعیف باشد، نتیجه پروژه همچنان نامطمئن خواهد بود. در مقابل، وقتی بستر مناسب، پی اصولی، زهکشی کامل، عایق‌کاری لازم، خاکریزی کنترل‌شده و اجرای دقیق در کنار هم قرار بگیرند، دیوار حائل می‌تواند سال‌ها عملکرد ایمن و مطمئن داشته باشد.
