اجرای ساختمان با پنل سه‌بعدی (3D Panel) – بخش نخست

در چند دهه گذشته، صنعت ساختمان در بسیاری از کشورها به سمت استفاده از سیستم‌های صنعتی و نیمه‌صنعتی حرکت کرده است. افزایش هزینه ساخت، نیاز به سرعت بیشتر در اجرا، کاهش مصرف مصالح، و همچنین بهبود عملکرد سازه در برابر زلزله از جمله عواملی بوده‌اند که مهندسان را به سمت توسعه سیستم‌های نوین ساختمانی سوق داده‌اند. یکی از این سیستم‌ها، سازه‌های مبتنی بر پنل سه‌بعدی یا 3D Panel است.

ریشه شکل‌گیری این سیستم به اروپا در دهه‌های پایانی قرن بیستم بازمی‌گردد؛ جایی که برای ساخت سریع مسکن، کاهش وزن ساختمان و افزایش بهره‌وری انرژی، پانل‌هایی متشکل از هسته پلی‌استایرن (EPS) و شبکه‌های فولادی جوش‌شده در دو طرف طراحی شدند. پس از نصب این پانل‌ها در محل پروژه و اجرای بتن پاششی (Shotcrete) بر روی آنها، یک دیوار بتن‌آرمه سبک اما نسبتاً مقاوم ایجاد می‌شود که می‌تواند هم نقش دیوار جداکننده و هم در بسیاری موارد نقش سازه اصلی را ایفا کند.

استفاده از این سیستم در ایران نیز از حدود دو دهه پیش به‌تدریج گسترش یافت و با انتشار ضوابط فنی مانند نشریه ۳۸۵ و الزامات آیین‌نامه‌ای مرتبط، چارچوب مشخصی برای طراحی و اجرای آن تعریف شد. در حال حاضر این پانل‌ها توسط شرکت‌های مختلفی در کشور تولید می‌شوند و به‌صورت صنعتی یا نیمه‌صنعتی به پروژه‌های ساختمانی عرضه می‌گردند. از جمله تولیدکنندگان شناخته‌شده در بازار ایران می‌توان به مجموعه‌هایی مانند ماموت، فولاد صنعت، استارمش، پانل سه‌بعدی و چند تولیدکننده منطقه‌ای دیگر اشاره کرد که محصولات آنها با مشخصات فنی مشابه اما کیفیت‌های اجرایی متفاوت در بازار موجود است.

سیستم 3D Panel مانند هر فناوری ساختمانی دیگر دارای مزایا و محدودیت‌هایی است.

از مهم‌ترین مزایای آن می‌توان به

• کاهش وزن سازه،
• سرعت نسبتاً بالای اجرا،
• عملکرد مناسب حرارتی و صوتی،
• کاهش حجم مصالح بنایی و
• امکان حمل آسان مصالح به مناطق صعب‌العبور اشاره کرد.

در مقابل، این سیستم وابستگی زیادی به

• کیفیت اجرای شاتکریت،
• دقت در اتصالات،
• مهارت تیم اجرایی
• و رعایت دقیق جزئیات آیین‌نامه‌ای دارد. در صورتی که این موارد به‌درستی رعایت نشوند، کیفیت سازه می‌تواند به‌طور قابل توجهی کاهش یابد.

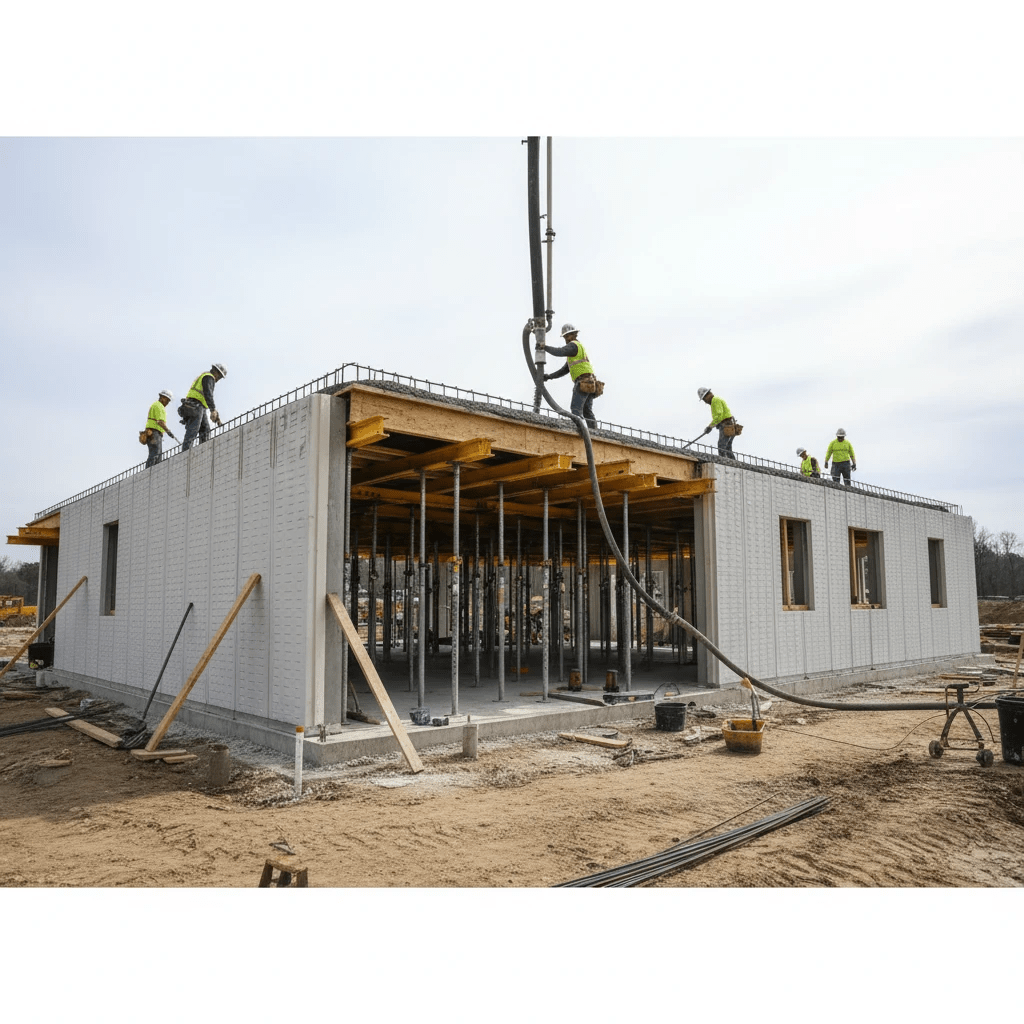

در بسیاری از پروژه‌ها، به‌ویژه ویلاها و ساختمان‌های کوچک در مناطق کوهستانی یا زمین‌هایی که دسترسی ماشین‌آلات سنگین محدود است، استفاده از این سیستم می‌تواند گزینه‌ای عملی باشد. حمل آسان پانل‌ها، نیاز کمتر به تجهیزات سنگین، و امکان اجرای سریع سازه از جمله ویژگی‌هایی هستند که آن را برای چنین شرایطی مناسب می‌کنند. این موضوع به‌ویژه در پروژه‌هایی اهمیت دارد که دسترسی به برق محدود است، مسیر دسترسی سخت است یا سرعت ساخت اهمیت بالایی دارد.

در مجموعه سه مقاله‌ای که در ادامه آمده است، تلاش شده است این سیستم ساختمانی به‌صورت کاملاً کاربردی بررسی شود. تمرکز این مطالب بر ساختمان‌های کوچک تا حداکثر دو طبقه است؛ پروژه‌هایی که معمولاً شامل ویلاها  یا ساختمان‌های سبک هستند و در آنها سرعت اجرا، کنترل هزینه، و امکان ساخت در شرایط اجرایی دشوار اهمیت ویژه‌ای دارد.

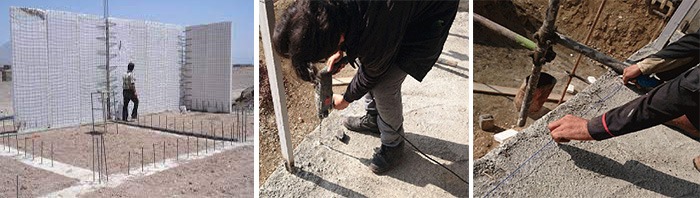

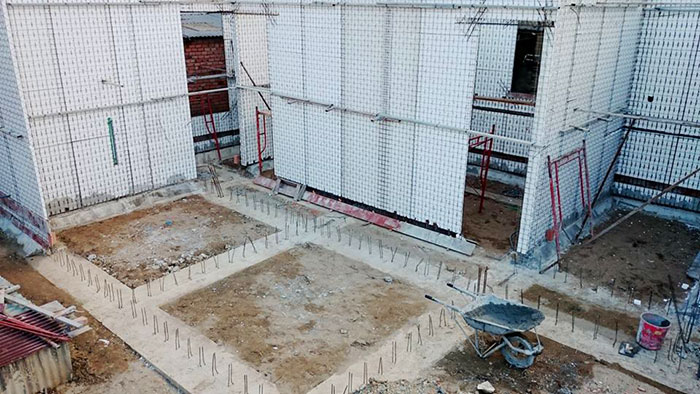

در این مجموعه مقالات، ابتدا در مقاله اول با ماهیت سیستم 3D Panel، اجزای آن، مشخصات فنی پانل‌ها و الزامات آیین‌نامه‌ای و نحوه اجرای فونداسیون برای دیوار سه بعدی آشنا می‌شویم. در مقاله دوم، مراحل اجرای دیوارها و کلاف افقی و قائم و بازشوها برای پانل سه بعدی  به‌صورت گام‌به‌گام توضیح داده می‌شود. در نهایت در مقاله سوم، اجرای سقف، بتن‌پاشی (Shotcrete)، عبور تأسیسات و کنترل‌های پایانی قبل از تحویل سازه مورد بررسی قرار می‌گیرد.

هدف این مجموعه آن است که خواننده سایت خوش ساخت پس از مطالعه آن بتواند درک عملی و مهندسی نسبتاً کاملی از سازه‌های مبتنی بر پنل سه‌بعدی به دست آورد و با شناخت دقیق مزایا و محدودیت‌های آن، تصمیم آگاهانه‌تری برای استفاده از این روش در پروژه‌های ساختمانی بگیرد.

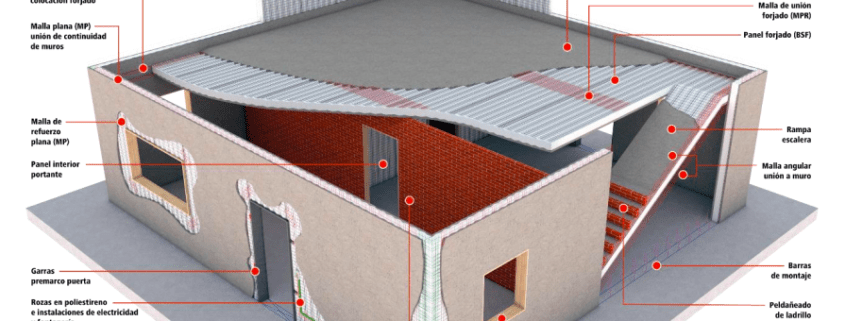

سیستم 3D Panel چیست؟

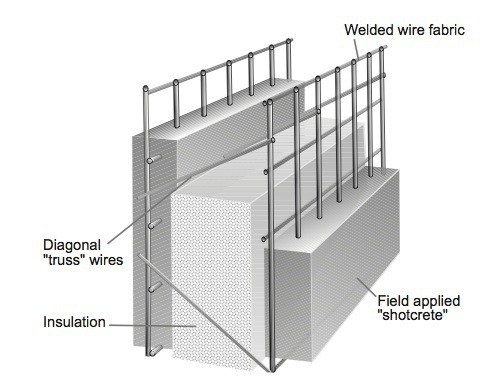

سیستم پانل سه‌بعدی مجموعه‌ای از لایه پلی‌استایرن عایق (EPS Core) است که دو طرف آن با شبکه فولادی (Welded Wire Mesh) پوشیده شده و این دو شبکه توسط خرپاهای فولادی (Truss Connectors) به هم متصل می‌شوند.
پس از نصب، روی هر دو طرف آن لایه‌ای از بتن پاششی (Shotcrete) یا بتن دستی/میکسی (Cast-in-place Mortar) اجرا می‌شود و یک دیوار توپر و یکپارچه به وجود می‌آورد.
به دلیل اینکه این دیوارها همزمان نقش باربر، جداکننده، و عایق حرارتی را ایفا می‌کنند، بسیاری از اجزا مثل تیغه‌چینی، رابیتس‌کاری، عایق‌کاری و حتی بخش‌هایی از اسکلت حذف می‌شود.

توجه داشته باشید که این سیستم جایگزین دیوار آجری نیست؛خودش به تنهایی یک «سیستم سازه‌ای» است و باید بر اساس آیین‌نامه طراحی و اجرا شود.

شناخت دقیق اجزای یک پانل استاندارد قبل از نصب

قبل از آنکه پانل را از روی تریلی پایین بیاورید و در کارگاه جا به جا کنید، باید اجزای آن را به‌خوبی بشناسید.

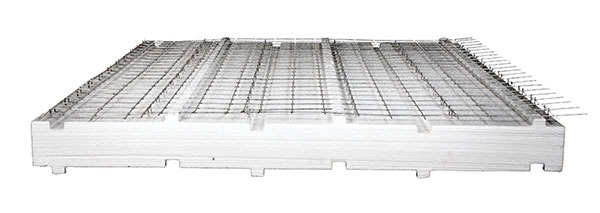

پانل سه‌بعدی از یک هسته عایق پلی‌استایرن منبسط (Expanded Polystyrene – EPS) تشکیل شده که ضخامت آن معمولاً بین ۴ تا ۱۰ سانتیمتر است. برای دیوار پیرامونی (جداره) اگه از تری دی پنل درجه یک استفاده میکنید ضخامت فوم 4 تا 10 سانتیمتر باشد.اگه از تری دی پنل تیپ اکونومی استفاده میکنید ضخامت فوم 8 تا 10 سانتیمتر باشد.
این هسته در دو طرف خود دارای مش فولادی جوش‌خورده (Welded Wire Mesh) با چشمه‌های معمولاً 5*5 سانتیمتر و یا  8*8 سانتیمتر می باشد. البته هرچقدر ابعاد چشمه ها کوچیکتر باشه (شبکه 5*5) بتن پاشی (شاتکریت) راحتتر انجام میشود. قطر مفتول در دیوارهای باربر معمولاً بین ۳٫۵ تا ۶ میلی‌متر و در دیوارهای غیر باربر بین حدود ۲ تا ۳ میلی‌متر انتخاب می‌شود.
این دو شبکه توسط خرپاهای فولادی (Steel Trusses) به یکدیگر متصل شده‌اند تا مجموعه در برابر کمانش و خمش در هنگام بتن‌پاشی و بهره‌برداری مقاومت کافی داشته باشد.

ابعاد پانل سه بعدی

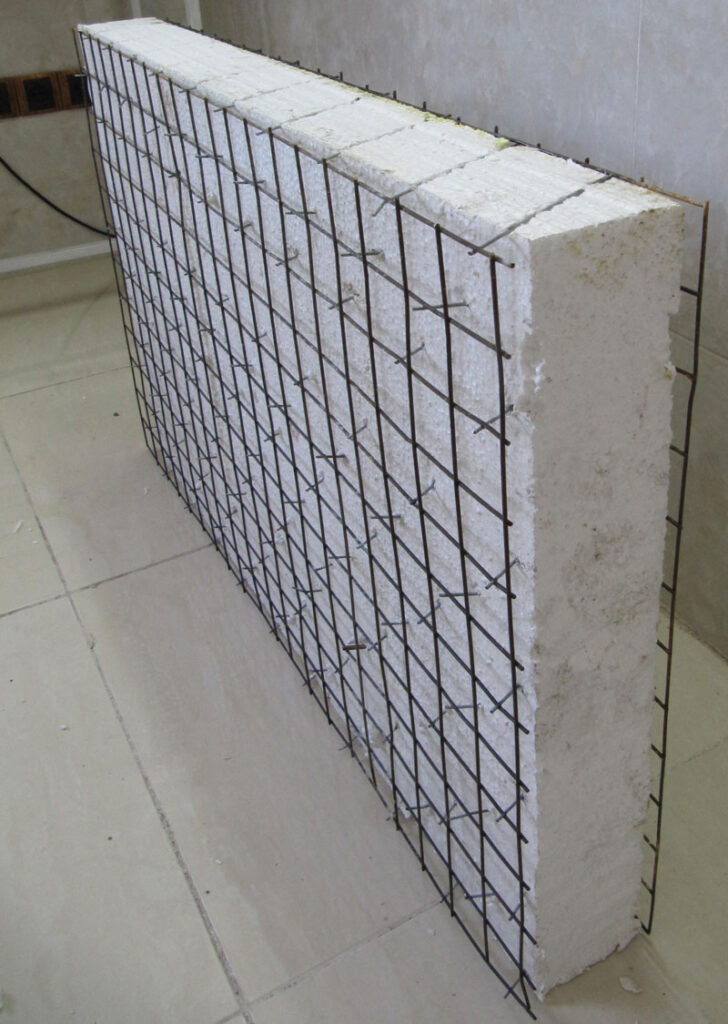

به طور کلی ابعاد و مشخصات یک پانل استاندارد به شرح زیر می باشد:

• عرض : ۱۲۰۰ میلی متر
• طول : معمولا ۶۰۰۰ میلی متر البته به اندازه دلخواه نیز قابل سفارش است
• وزن تقریبی: ۶ کیلوگرم بر متر مربع
• ضخامت پلی استایرن : ۱۰۰، ۸۰، ۶۰ و ۴۰ میلی متر
• سیم مفتول: ابعاد شبکه ها ۵۰*۵۰ میلی متر به قطر ۲٫۸ میلی متر
• قطر اعضای خرپایی : ۵ میلی متر
• فاصله خرپاها از یکدیگر: ۱۰۰ میلی متر
• ضخامت بتن شاتگریت : ۴۰ الی ۸۰ میلی متر

این ابعاد باعث می‌شود حمل و نصب آن‌ها ساده باشد و در عین حال سرعت بالا رفتن دیوار بسیار مناسب شود.

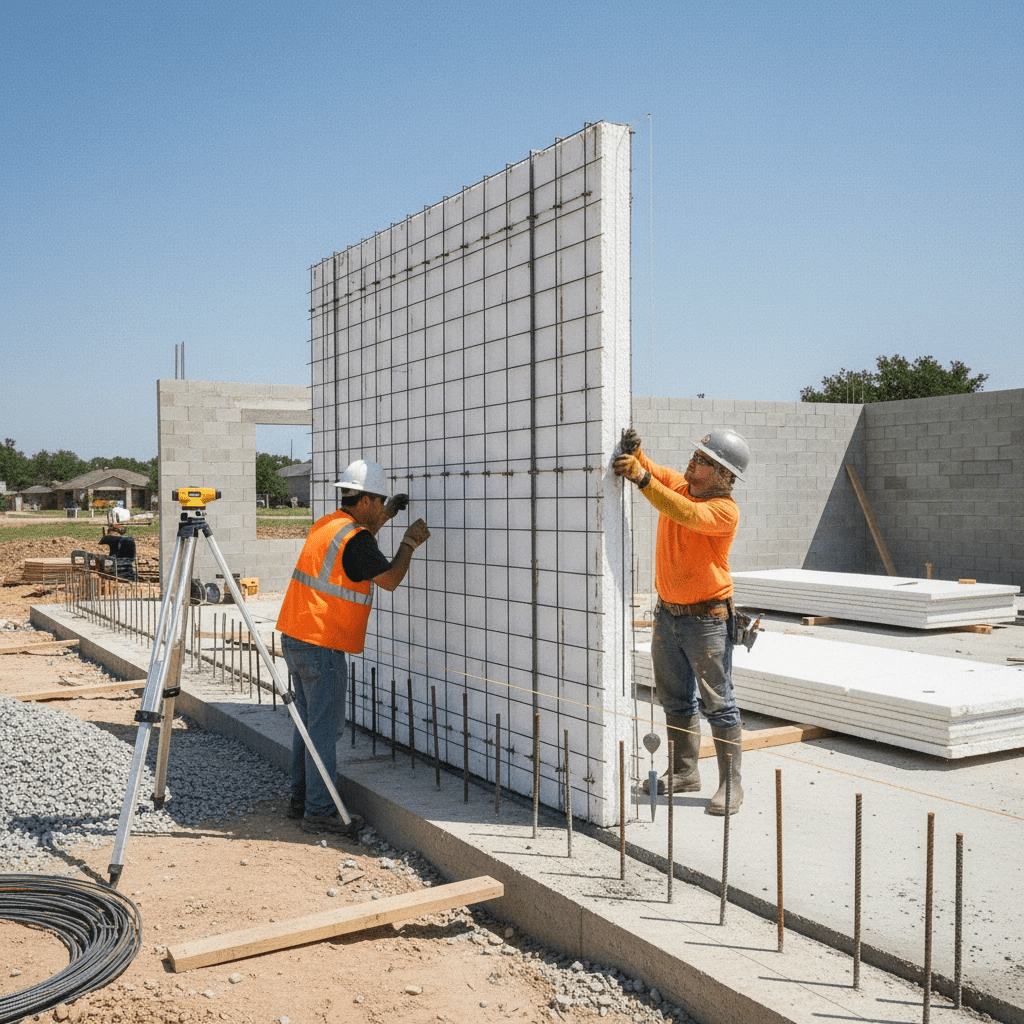

در هنگام تحویل پانل‌ها در کارگاه، باید چند مورد را کنترل کنید: سالم بودن جوش‌ها، عدم لهیدگی گوشه‌ها، یکنواخت بودن ضخامت پلی‌استایرن، و عدم وجود زنگ‌زدگی شدید روی مفتول‌ها.

ضوابط معماری و محدودیت‌های استفاده (طبق نشریه ۳۸۵)

قبل از اینکه حتی یک متر بتن‌ریزی کنید، باید بدانید آیا ساختمان شما اصلاً می‌تواند از این سیستم استفاده کند یا خیر.
در طراحی معماری ساختمان‌هایی که با سیستم پنل سه‌بعدی باربر اجرا می‌شوند، چند محدودیت مهم وجود دارد که مستقیماً از نشریه ۳۸۵ استخراج شده‌اند و رعایت آن‌ها برای عملکرد صحیح سازه ضروری است. مهم‌ترین تفاوت این سیستم با ساختمان‌های متعارف این است که در اینجا دیوارهای جداکننده در واقع همان اعضای باربر سازه هستند؛ بنابراین معماری و سازه به‌شدت به یکدیگر وابسته‌اند و نمی‌توان ابتدا پلان معماری را طراحی کرد و سپس سازه را با آن تطبیق داد.

سیستم 3D Panel در ساختمان‌هایی بهترین عملکرد را دارد که مسیرهای انتقال بار مستقیم و بدون شکست داشته باشند. به این معنا که دیوار باربر (Load-bearing Wall) در طبقه پایین زیر دیواری قرار بگیرد که در طبقه بالا قرار است بار را منتقل کند. اگر این مسیر قطع شود، سیستم نمی‌تواند رفتار یکپارچه داشته باشد.

اگر در طرح شما بازشوهای بزرگی مثل پنجره‌های قدی، لابی دوطبقه، یا تراس معلق وجود دارد، باید توجه کنید که آیین‌نامه اجازه می‌دهد بازشوها وجود داشته باشند، اما اندازه و موقعیت آن‌ها محدودیت دارد.
مثلاً اندازه بازشو در یک دیوار نباید بیش از یک‌سوم کل سطح دیوار شود و فاصله بازشو از کناره دیوار نیز باید حداقل حدود ۷۵ سانتیمتر باشد تا مسیر انتقال نیرو تضعیف نشود.

اگر ساختمان شما دارای کنسول (Cantilever) باشد، نشریه ۳۸۵ اجازه کنسول تا حدود ۱ متر را می‌دهد، به شرط اینکه بارگذاری و طراحی صحیح انجام شده باشد. همچنین باید توجه کنید که مساحت دیوارهای باربر طبقه پایین نباید کمتر از ۷۰ درصد طبقه بالا باشد، تا سیستم رفتار یکپارچه خود را حفظ کند.

به طور خلاصه، اگر پلان شما منطقی، متقارن، بدون بریدگی‌های شدید، و دارای مسیرهای باربری پیوسته باشد، سیستم 3D Panel یکی از بهترین گزینه‌ها برای ساخت است.
