در پیریزی یا پیسازی دیوار، حدفاصل بین دیوار محوطه و خاک مناسب با مصالحی مانند سنگ، بتن یا بتن مسلح پر میشود. این مصالح نقش انتقال نیرو و همچنین توزیع بار دیوار به زمین زیرین را بر عهده دارند. به زبان ساده، پی دیوار باید وزن دیوار، نیروهای جانبی، اثر رطوبت، نشست احتمالی خاک و شرایط محیطی را به شکلی ایمن به زمین منتقل کند.
اگر قصد اجرای دیوارکشی، ساخت ویلا، محوطهسازی، دیوار حائل یا پیریزی دیوار در لواسان و مناطق مشابه را دارید، انتخاب نوع پی اهمیت زیادی دارد. در زمینهای شیبدار، خاک دستی، زمینهای مرطوب، مجاورت رودخانه یا محلهایی که اختلاف تراز وجود دارد، اجرای پی دیوار باید با دقت بیشتری انجام شود.
اگر مطالعه این مطلب برایتان مفید بود، پیشنهاد میکنیم نوشته زیر را نیز مطالعه بفرمایید:
دیوارکشی محوطه با بلوک سیمانی همراه با ماشین حساب هوشمند محاسبه مصالح مورد نیاز
اهمیت پیریزی دیوار در پروژههای ساختمانی و محوطهسازی
پی دیوار فقط یک لایه مصالح در زیر دیوار نیست. در بسیاری از پروژهها، مخصوصاً در دیوارکشی باغ، دیوار محوطه، ساخت ویلا، دیوارهای مجاور خاکریز و زمینهای شیبدار، پیسازی صحیح میتواند از ترکخوردگی، نشست، کجشدن دیوار و تخریب زودهنگام جلوگیری کند.
در مناطقی مانند لواسان که بسیاری از زمینها شیبدار هستند یا در مجاورت مسیر آب، باغ، رودخانه و خاکهای دستی قرار دارند، اجرای پی دیوار باید با بررسی دقیقتری انجام شود. در چنین شرایطی، گاهی یک پی ساده کافی نیست و ممکن است نیاز به شناژ، بتن مسلح، زهکشی یا حتی دیوار حائل وجود داشته باشد.
چه زمانی باید قبل از پیریزی دیوار از پیمانکار یا کارشناس بازدید بگیریم؟
در پروژههای ساده، ممکن است اجرای پی دیوار با روشهای متداول انجام شود؛ اما در شرایط زیر بهتر است قبل از شروع کار، بازدید فنی انجام شود:
- زمین دارای شیب زیاد باشد.
- دیوار قرار است بلندتر از حالت معمول اجرا شود.
- خاک محل اجرا دستی، نرم، ریزدانه یا دارای رس زیاد باشد.
- دیوار در مجاورت خاکریز، باغ، شیب یا اختلاف تراز اجرا شود.
- محل پروژه نزدیک رودخانه، مسیل یا مسیر عبور آب باشد.
- دیوار علاوه بر محصور کردن، نقش نگهدارنده خاک نیز داشته باشد.
- قرار باشد روی دیوار بار اضافی مانند نرده، سنگکاری سنگین یا سازه سبک اجرا شود.
در این شرایط بهتر است موضوع فقط بهعنوان «دیوارکشی ساده» دیده نشود؛ چون ممکن است دیوار عملاً نقش نگهدارنده خاک داشته باشد و نیاز به طراحی و اجرای اصولیتری پیدا کند.
استفاده از شفته آهک قبل از پیریزی دیوار
اگر زمین پیکنی شده بهصورت خاک دستی، خاک ریزدانه، خاک نرم یا خاک دارای ذرات رس زیاد باشد، میتوان قبل از پیریزی با بتن یا سنگ، از شفته آهک استفاده کرد. شفته آهک در برخی پروژهها برای اصلاح نسبی بستر، کاهش اثر رطوبت و آمادهسازی محل پی کاربرد دارد.
البته استفاده از شفته آهک باید با توجه به شرایط خاک، نوع دیوار، ارتفاع دیوار و میزان بار وارد بر زمین انجام شود. در پروژههای حساس، دیوارهای بلند، دیوارهای حائل یا زمینهای مسئلهدار، تصمیم نهایی بهتر است با نظر کارشناس فنی یا مهندس پروژه باشد.

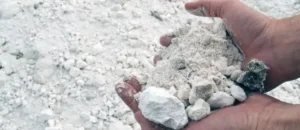

آشنایی با شفته آهک
شفته آهک ترکیبی از خاک مناسب، آهک و آب است که بهصورت دوغاب یا مخلوط مرطوب در محل اجرا استفاده میشود. این مصالح در برخی شرایط میتواند بستر زیر پی را بهبود دهد و مانع از نفوذ بیش از حد آب به زیر پی شود.
دو خاصیت مهم شفته آهک
- در برابر بارهای عمودی سبک تا متوسط، پس از گیرش و خشک شدن، مقاومت نسبی ایجاد میکند.
- پس از خشک شدن، تا حدی خاصیت جذب و کنترل رطوبت دارد و میتواند از آب افتادن مستقیم به زیر پی جلوگیری کند.
میزان مقاومت واقعی شفته آهک به نوع خاک، مقدار آهک، نحوه اختلاط، رطوبت، کوبیدن، زمان عملآوری و شرایط محیطی بستگی دارد. بنابراین نباید برای همه پروژهها یک عدد ثابت و قطعی در نظر گرفت.
مراحل تهیه شفته آهک
- ابتدا آهک را بهخوبی سرند میکنیم تا ناخالصیها و کلوخههای نامناسب جدا شوند.
- آهک را درون بشکه یا مخزن مناسب با مقداری آب مخلوط میکنیم.
- مخلوط باید حالت دوغاب پیدا کند تا بتواند در میان ذرات خاک نفوذ کند.
- دوغاب آمادهشده در محل مورد نظر با خاک ترکیب میشود.
نکات اجرایی شفته آهک
- ترکیب خاک و آهک بهصورت خشک و سپس اضافه کردن آب، روش مناسبی نیست و توصیه نمیشود.
- برای این ملات، معمولاً به ازای هر مترمکعب خاک حدود 200 تا 250 کیلوگرم آهک استفاده میشود.
- هرچه میزان دانههای رس در خاک بیشتر باشد، یعنی خاک نرمتر باشد، معمولاً مقدار آهک باید افزایش یابد.
- در شرایط بارانی، ملات باید در محل سرپوشیده یا با کنترل رطوبت آماده شود.
- ملات شفته آهک نسبتاً زودگیر است؛ بنابراین بهتر است محل مخلوط کردن در نزدیکی محل پی باشد.
- در برخی موارد، توصیه میشود داخل ملات شفته آهک مقداری پارهسنگ نیز استفاده شود.
مراحل اجرای شفته آهک زیر پی دیوار
- ابتدا خاک محل اجرا را کاملاً مرطوب میکنیم.
- دوغاب آهک را روی خاک ریخته و با خاک محل بهخوبی مخلوط میکنیم.
- عمق اجرای شفته آهک زیر پی معمولاً حدود 30 سانتیمتر در نظر گرفته میشود؛ البته این مقدار بسته به شرایط پروژه میتواند تغییر کند.
- پس از گذشت زمان اولیه، معمولاً شفته را با وسیلهای مانند تخماق میکوبند تا حجم آن کاهش یافته و تراکم بیشتری پیدا کند.
- قبل از اجرای بتن مگر یا پی اصلی، باید از گیرش و مقاومت مناسب شفته اطمینان حاصل شود.
یکی از روشهای ساده برای کنترل اولیه این است که پس از راه رفتن روی محل شفتهریزی شده، اثر کفش بهصورت محسوس باقی نماند. البته در پروژههای مهم، این کنترل تجربی جایگزین آزمایش و نظر فنی مهندس نخواهد بود.
روشهای رایج پیریزی یا پیسازی دیوار
برای پیریزی یا پیسازی دیوار، بنا بر موقعیت مکانی پروژه، نوع خاک، ارتفاع دیوار، مصالح مصرفی و میزان بار وارد بر زمین، میتوان از روشهای مختلفی استفاده کرد. دو روش رایج عبارتاند از:
- پیسازی با سنگ لاشه و ملات ماسه سیمان
- پیسازی با بتن مسلح یا شناژ

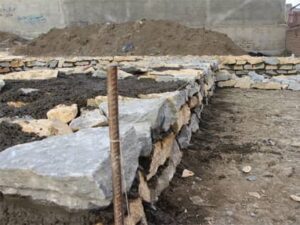

1. پیسازی دیوار با سنگ لاشه و ملات ماسه سیمان
اگر در محل احداث دیوار، سنگ مناسب با قیمت قابلقبول و دسترسی خوب وجود داشته باشد، پیسازی با سنگ لاشه و ملات ماسه سیمان میتواند یکی از گزینههای مناسب باشد. این روش بهخصوص در مناطقی که سنگ طبیعی در دسترس است، کاربرد زیادی دارد.
ویژگیهای سنگ مناسب برای پی دیوار
- سنگ باید تیزگوشه باشد.
- سنگ نباید پوسیده، ترکدار یا دارای شکستگی زیاد باشد.
- سنگ باید بافت سالم داشته باشد.
- وجود شیار، ترک، خلل و فرج زیاد در سنگ مناسب نیست.
- سنگ نباید مکش آب بسیار زیاد داشته باشد.
- سنگهای گردگوشه برای پیسازی مناسب نیستند، چون امکان لغزش آنها روی هم بیشتر است.
مراحل اجرای پی سنگی دیوار
- قبل از شروع کار، کف پی کاملاً تمیز و مرطوب میشود.
- ملات ماسه سیمان با ضخامت حداقل حدود 4 سانتیمتر در کف پی پهن میشود.
- قطعات سنگ لاشه روی ملات چیده میشوند.
- برای ردیفهای بعدی، مجدداً ملات پخش شده و سنگها روی آن قرار میگیرند.
- این روند تا رسیدن به ارتفاع مورد نظر پی ادامه پیدا میکند.
نکات اجرایی پی سنگی دیوار
- در هنگام چیدن سنگها، تا جای ممکن نباید بندهای عمودی روی هم قرار بگیرند.
- سنگها باید عاری از خاک، گل، مواد زائد و لایههای سست باشند.
- ملات باید فضای خالی بین سنگها را تا حد ممکن پر کند.
- عرض پی بهتر است از هر طرف دیوار حداقل حدود 15 سانتیمتر بزرگتر باشد.
- برای مثال، برای دیوار 22 سانتیمتری، عرض پی حدود 50 سانتیمتر میتواند مناسب باشد؛ البته مقدار دقیق به شرایط خاک و ارتفاع دیوار بستگی دارد.

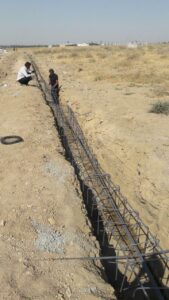

2. پیسازی دیوار با بتن مسلح یا شناژ
در بسیاری از پروژهها، مخصوصاً زمانی که دیوار بلندتر است، خاک شرایط مناسبی ندارد، زمین شیبدار است یا احتمال وارد شدن نیروهای جانبی وجود دارد، استفاده از بتن مسلح یا شناژ گزینه ایمنتری محسوب میشود.
در پی بتن مسلح، آرماتورها به تحمل نیروهای کششی کمک میکنند و بتن وظیفه تحمل فشار و انتقال بار را بر عهده دارد. این روش برای پروژههایی که نیاز به دوام، یکپارچگی و کنترل بهتر نشست دارند، مناسبتر است.
مراحل اجرای پی بتن مسلح برای دیوار
- تمیز کردن و مرطوب کردن سطح کف پی
- اجرای بتن مگر با عیار حدود 100 تا 150 و ضخامت حدود 10 سانتیمتر
- اجرای آرماتوربندی بر اساس نقشه یا نظر فنی مهندس پروژه
- اجرای قالببندی در صورت نیاز
- بتنریزی با عیار مناسب، معمولاً حدود 300 برای پروژههای متداول
- ویبره یا متراکم کردن بتن، در صورت نیاز و متناسب با شرایط اجرا
- عملآوری و نگهداری بتن
- ایجاد فرصت کافی، معمولاً حداقل 7 روز، قبل از احداث دیوار روی پی
نمونه ابعاد و آرماتوربندی پی دیوار
برای دیوار آجری 22 سانتیمتری یا دیوار بلوک سیمانی 15 سانتیمتری، در برخی پروژههای معمولی ممکن است پی با ابعاد حدود 30 در 30 سانتیمتر اجرا شود. در چنین حالتی، معمولاً از 4 عدد آرماتور طولی شماره 14 و خاموت نمره 8 یا 10 با فاصله حدود 25 سانتیمتر استفاده میشود.
این مقادیر فقط یک نمونه اجرایی عمومی هستند و نباید برای همه پروژهها بهصورت قطعی استفاده شوند. در دیوارهای بلند، زمینهای شیبدار، خاکهای ضعیف، دیوارهای مجاور خاکریز یا دیوارهایی که نقش حائل دارند، ابعاد پی و مقدار آرماتور باید بر اساس شرایط واقعی پروژه تعیین شود.
پیریزی دیوار در زمینهای شیبدار لواسان
در زمینهای شیبدار، اجرای پی دیوار حساستر از زمینهای مسطح است. دلیل آن این است که دیوار فقط بار عمودی خود را به زمین منتقل نمیکند، بلکه ممکن است تحت تأثیر فشار جانبی خاک، حرکت آبهای سطحی، اختلاف تراز و نشست نامتقارن قرار بگیرد.
در چنین شرایطی، باید قبل از اجرا موارد زیر بررسی شود:
- میزان شیب زمین
- نوع خاک و احتمال ریزش یا لغزش
- مسیر حرکت آبهای سطحی
- اختلاف ارتفاع دو طرف دیوار
- نیاز یا عدم نیاز به زهکشی
- امکان اجرای دیوار معمولی یا ضرورت اجرای دیوار حائل
اگر دیوار قرار است خاک پشت خود را نگه دارد، دیگر نباید آن را یک دیوار محوطه ساده در نظر گرفت. در این حالت ممکن است نیاز به طراحی دیوار حائل، زهکشی پشت دیوار، فونداسیون قویتر و کنترل فشار جانبی خاک وجود داشته باشد.
برای اطلاعات بیشتر، میتوانید صفحه اجرای دیوار حائل در لواسان را نیز مطالعه کنید.
اشتباهات رایج در پیریزی دیوار
- اجرای پی روی خاک دستی بدون اصلاح بستر
- کم گرفتن عرض یا عمق پی
- بیتوجهی به رطوبت و مسیر آب
- استفاده از سنگهای گرد، پوسیده یا ترکدار در پی سنگی
- اجرای دیوار بلافاصله بعد از بتنریزی بدون زمان کافی برای گیرش بتن
- بیتوجهی به فشار خاک در دیوارهای مجاور اختلاف تراز
- اجرا بدون زهکشی در زمینهای مرطوب یا شیبدار
- تشخیص اشتباه دیوار حائل بهعنوان دیوار ساده محوطه
چه زمانی دیوار ساده کافی نیست و باید دیوار حائل اجرا شود؟
اگر دیوار فقط برای محصور کردن زمین باشد و دو طرف آن تقریباً در یک تراز قرار داشته باشند، معمولاً میتوان با پیسازی مناسب، دیوار محوطه را اجرا کرد. اما اگر یک طرف دیوار خاک بالاتر قرار دارد یا دیوار باید جلوی حرکت خاک را بگیرد، موضوع متفاوت است.
در شرایط زیر احتمالاً باید بهجای دیوار معمولی، دیوار حائل یا راهکار مقاومتر بررسی شود:
- اختلاف ارتفاع قابلتوجه بین دو طرف دیوار وجود دارد.
- خاک پشت دیوار قرار است به دیوار فشار وارد کند.
- زمین شیبدار است و احتمال حرکت خاک وجود دارد.
- آبهای سطحی پشت دیوار جمع میشوند.
- دیوار در مجاورت گود، رودخانه، باغ، مسیر آب یا خاکریز قرار دارد.
در چنین مواردی، اجرای دیوار بدون طراحی صحیح میتواند باعث ترک، شکمدادگی، نشست، چرخش یا تخریب دیوار شود.
جدول مقایسه روشهای پیسازی دیوار
| شرایط پروژه | روش پیشنهادی اولیه | نکته مهم اجرایی |
|---|---|---|
| دیوار کوتاه در زمین معمولی | پی سنگی یا بتن ساده/مسلح سبک | کنترل عرض پی و تراکم خاک کافی است. |
| دیوار بلندتر از معمول | بتن مسلح یا شناژ | ابعاد و آرماتور باید بررسی شود. |
| زمین دارای خاک دستی یا نرم | اصلاح بستر، شفته آهک یا بتن مگر و پی مسلح | اجرای مستقیم روی خاک ضعیف مناسب نیست. |
| زمین شیبدار | پی مسلح، پلهای یا دیوار حائل در صورت نیاز | فشار جانبی خاک و زهکشی باید بررسی شود. |
| دیوار مجاور رودخانه یا مسیر آب | طراحی دقیق، زهکشی و بررسی حریم | ریسک سیلاب، رطوبت و شستگی خاک مهم است. |
پیریزی دیوار در پروژههای ویلاسازی
در پروژههای ویلاسازی، دیوار محوطه فقط یک مرز ساده نیست. این دیوار روی امنیت، زیبایی، محوطهسازی، کنترل ترازها، ورودی خودرو، زهکشی و حتی ارزش نهایی ملک اثر میگذارد. به همین دلیل، پیریزی دیوار باید با نگاه کلی به پروژه انجام شود.
در پروژههای ساخت ویلا در لواسان، معمولاً لازم است قبل از اجرای دیوار محوطه، وضعیت کلی زمین، تراز ورودی، مسیر رمپ، اختلاف ارتفاع با معبر، محل استقرار بنا و مسیر دفع آبهای سطحی مشخص شود.
همچنین در صورتی که پروژه نیاز به گودبرداری، پیریزی، اجرای دیوار حائل یا محوطهسازی داشته باشد، بهتر است این موارد بهصورت هماهنگ و مرحلهبندیشده اجرا شوند. برای مشاهده خدمات اجرایی، میتوانید صفحه خدمات ساختمانی در لواسان را بررسی کنید.
جمعبندی
پیریزی یا پیسازی دیوار، یکی از مهمترین مراحل اجرای دیوار محوطه، دیوار باغ، دیوارکشی ویلا و دیوارهای پیرامونی است. انتخاب روش مناسب، به عواملی مانند نوع خاک، ارتفاع دیوار، شیب زمین، میزان رطوبت، دسترسی مصالح و نقش دیوار بستگی دارد.
در زمینهای معمولی، ممکن است پی سنگی یا پی بتن مسلح سبک پاسخگو باشد؛ اما در زمینهای شیبدار، خاکهای دستی، دیوارهای بلند، مجاورت رودخانه یا محلهایی با اختلاف تراز، باید موضوع با دقت بیشتری بررسی شود. در این شرایط، اجرای غیراصولی میتواند باعث نشست، ترکخوردگی یا تخریب دیوار شود.
سوالات متداول درباره پیریزی و پیسازی دیوار
عمق پی دیوار چقدر باید باشد؟
عمق پی دیوار به نوع خاک، ارتفاع دیوار، مصالح دیوار، شرایط رطوبتی و محل پروژه بستگی دارد. برای دیوارهای ساده محوطه، عمقهای متداول اجرایی استفاده میشود؛ اما در خاک دستی، زمین شیبدار یا دیوارهای بلند، عمق و ابعاد پی باید دقیقتر بررسی شود.
آیا شفته آهک برای پی دیوار کافی است؟
شفته آهک معمولاً بهعنوان اصلاح بستر یا آمادهسازی زیر پی استفاده میشود، نه جایگزین قطعی برای پی اصلی در همه پروژهها. در دیوارهای سبک و شرایط مناسب میتواند مفید باشد، اما در دیوارهای بلند، زمینهای شیبدار یا دیوارهای حائل، باید از روشهای مقاومتر و بررسی فنی استفاده شود.
برای دیوار باغ در لواسان چه نوع پی مناسب است؟
نوع پی دیوار باغ در لواسان به شیب زمین، نوع خاک، ارتفاع دیوار، مجاورت با رودخانه یا مسیر آب و اختلاف تراز بستگی دارد. در برخی زمینها پی سنگی مناسب است، اما در زمینهای شیبدار یا دارای فشار جانبی خاک، پی بتن مسلح یا دیوار حائل گزینه مطمئنتری است.
آیا برای دیوارکشی زمین شیبدار باید دیوار حائل اجرا شود؟
اگر دیوار فقط مرز زمین باشد، ممکن است دیوار معمولی کافی باشد؛ اما اگر قرار است خاک پشت دیوار را نگه دارد یا اختلاف تراز زیادی بین دو طرف دیوار وجود داشته باشد، باید دیوار حائل یا روش مقاومتر بررسی شود.
هزینه اجرای پی دیوار چگونه محاسبه میشود؟
هزینه اجرای پی دیوار به طول دیوار، عرض و عمق پی، نوع مصالح، نوع خاک، نیاز به آرماتوربندی، بتنریزی، سنگچینی، شفته آهک، زهکشی و دسترسی محل پروژه بستگی دارد. برای برآورد دقیق، بازدید از محل پروژه ضروری است.
منابع
- دیوارهای بنایی محوطه
- مقررات ملی ساختمان ایران، مبحث هفتم: پی و پیسازی
