انتخاب اتصال گیردار پیشتأییدشده در اجرای درختی (Prequalified Moment Connections + Tree Assembly)
دامنه: سازههای ویلایی و ساختمانهای تا ۵ طبقه | مخاطب: مهندسان و کارفرمایانِ آشنا با اجرای سازه فولادی
- مقدمه و اهمیت موضوع
- صورت مسئله
- تعاریف کلیدی: پیشتأییدشده و ناحیه حفاظتشده
- اتصال درختی و واقعیت بازار ایران
- آیا ترکیب اتصالات پیشتأییدشده با اجرای درختی از نظر آییننامهای قابل دفاع است؟
- پیام خوشساخت (CTA)
- اتصالات پیشتأییدشده مبحث ۱۰ (معرفی کاملتر)
- ترکیب هر اتصال با اجرای درختی (مزایا/معایب/بهترین کاربرد)
- ممنوعات و الزامات اجرایی (پس از انتخاب اتصال)
- اولویتبندی نهایی برای ساختمانهای تا ۵ طبقه (تهران + لواسان)
- سؤالات پرتکرار (FAQ)
- منابع و لینکها
1) مقدمه و اهمیت موضوع
در سازههای فولادی دارای قاب خمشی (Moment Frame)، اتصال تیر به ستون محل اصلی انتقال لنگر و شکلپذیری در زلزله است. در تجربه اجرایی ایران، بخش مهمی از دوبارهکاریها، اختلافات کارگاهی و کاهش کیفیت واقعی سازه از همین جزئیات اتصال شروع میشود—خصوصاً وقتی کنترل کیفیت (Quality Control) ضعیف باشد. به همین دلیل، دو رویکرد در ایران عملاً کنار هم قرار گرفتهاند:
اتصالات از پیشتأییدشده برای کاهش سلیقهمحوری و اجرای درختی برای انتقال کار حساس به کارخانه و افزایش سرعت نصب در محل.
2) صورت مسئله
- برای ساختمانهای ویلایی و تا ۵ طبقه، انتخاب اتصال را «قابل اجرا و کمریسک» کنیم.
- واقعیت ایران را لحاظ کنیم: سقفهای رایج کامپوزیت/متالدک و گاهی وافل.
- ترکیب رایج امروز را مبنا بگذاریم: اجرای درختی با دستک و استفاده از اتصالات پیشتأییدشده.
- در نهایت، یک اولویتبندی واحد ارائه کنیم که هم برای تهران (هزینهمحورتر) و هم لواسان (زمانمحورتر) کاربردی باشد.
3) تعاریف کلیدی
3-1) اتصال پیشتأییدشده (Prequalified Moment Connection)
اتصال پیشتأییدشده یعنی جزئیات اتصال بهصورت استاندارد تعریف شده تا اگر محدودیتها و جزئیات همان اتصال رعایت شود، رفتار شکلپذیر (Ductile) قابل پیشبینیتر باشد و ریسک تصمیمهای کارگاهی کاهش یابد.
3-2) ناحیه حفاظتشده (Protected Zone)
ناحیه حفاظتشده بخشی از تیر نزدیک اتصال است که نباید در آن اقداماتی مثل وصله تیر (Beam Splice)، نصب برشگیر (Shear Stud)، سوراخکاری/برشکاری اضافی، یا افزودن قطعات فرعی انجام شود؛ زیرا این ناحیه برای شکلپذیری کنترلشده طراحی میشود.
4) اتصال درختی (Tree Assembly / Column-Tree) و واقعیت بازار ایران

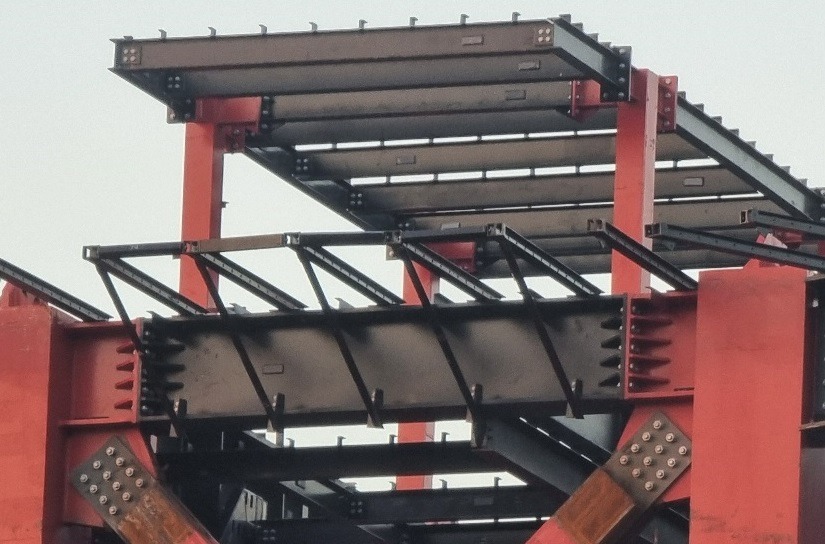

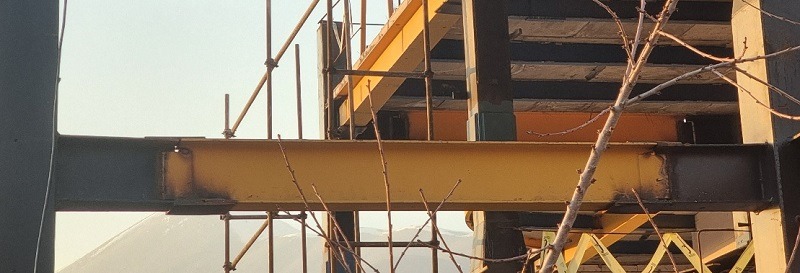

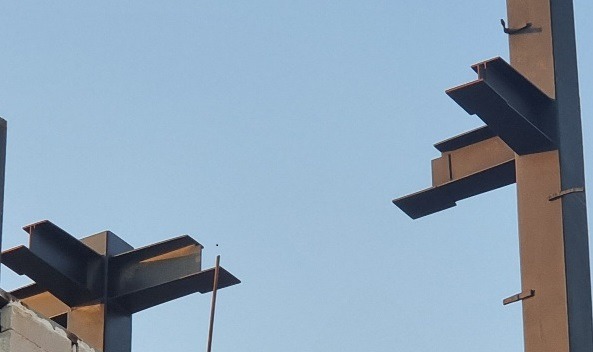

در اجرای درختی، ستون بههمراه «دستک تیر» (Stub Beam) در کارخانه مونتاژ میشود و تیر اصلی در محل پروژه به دستک متصل میگردد. این روش بهویژه در بازار امروز ایران محبوب است، چون بخش حساس اتصال را از شرایط متغیر کارگاه به محیط کنترلپذیرتر کارخانه منتقل میکند.
- افزایش کنترل هندسه و مونتاژ در کارخانه
- کاهش عملیات حساس در ارتفاع و بهبود برنامهپذیری نصب
- کاهش دوبارهکاری ناشی از شرایط محیطی، محدودیت دسترسی و فشار زمان
5) آیا ترکیب اتصالات پیشتأییدشده با اجرای درختی از نظر آییننامهای قابل دفاع است؟
- از نظر مبحث ۱۰: اجرای درختی بهعنوان روش اجرا قابل پذیرش است، به شرط اینکه وصله تیر خارج از ناحیه حفاظتشده باشد.
- از نظر چارچوب AISC: استانداردهای اتصالات پیشتأییدشده (AISC 358) و الزامات لرزهای (AISC 341) روش اجرا را منع نمیکنند؛ ملاک، رعایت ضوابط اتصال و ناحیه حفاظتشده است.
- نتیجه کاربردی: از نظر «اصل امکان»، ترکیب قابل دفاع است؛ اما از نظر «ریسک اجرا در ایران»، همه گزینهها انتخاب خوبی نیستند.
در این مقاله، همه اتصالات پیشتأییدشده مبحث ۱۰ معرفی میشوند، ولی پیشنهادهای اجرایی بر اساس واقعیت بازار ایران ارائه میگردد.
خوشساخت شرکت سازنده ویلا در لواسان با روش مدیریت پیمان و تخصص در سازههای فلزی است؛ با انتخابهای صحیحِ اتصال، میتوان در زمان اجرا و هزینه نهایی پروژه صرفهجویی معنادار ایجاد کرد.
6) اتصالات پیشتأییدشده مبحث ۱۰ (معرفی کاملتر و کاربرد)
در مبحث ۱۰، چند نوع اتصال گیردار پیشتأییدشده معرفی شده است. در پروژههای ویلایی و تا ۵ طبقه ایران، شناخت «ماهیت اتصال، حساسیتهای کنترل کیفیت، و محدودیتهای اجرایی» اهمیت بیشتری از فهرست صرف دارد. در ادامه، هر اتصال را بهصورت کوتاه اما دقیق معرفی میکنیم.

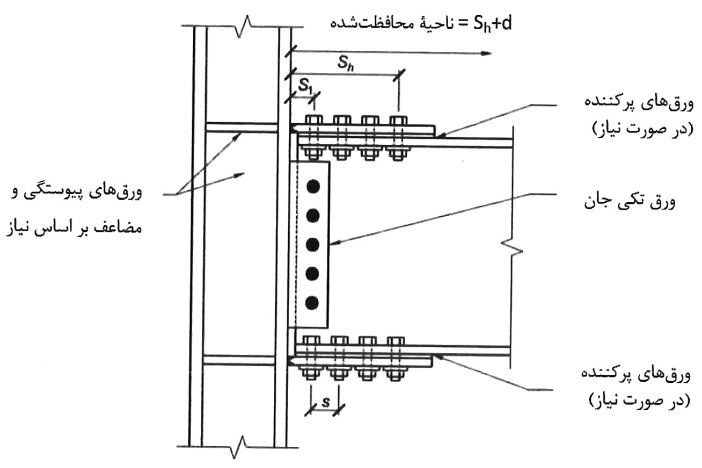

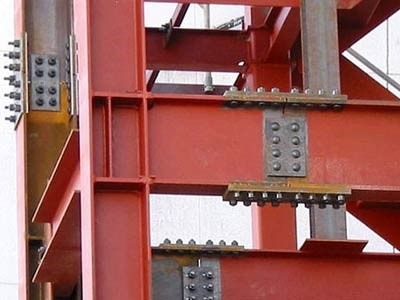

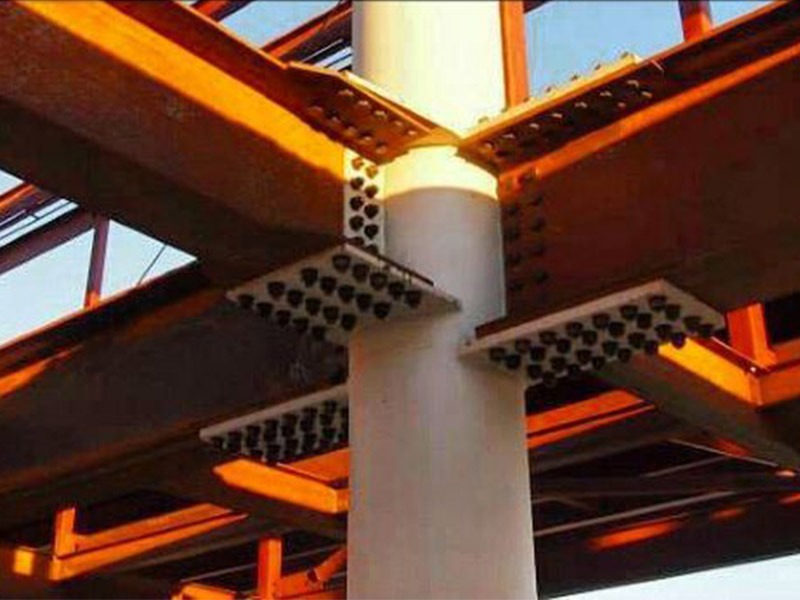

BFP (Bolted Flange Plate) — ورق روسری/زیرسری پیچی
انتقال لنگر عمدتاً از طریق ورقهای بال و پیچها انجام میشود و به همین دلیل نسبت به گزینههای جوشی،
وابستگی کمتری به کیفیت جوش کارگاهی دارد. در ترکیب با اجرای درختی، بخش حساس مونتاژ میتواند کارخانهمحورتر شود.
مناسب برای: پروژههای تا ۵ طبقه با هدف کاهش ریسک QC و افزایش سرعت نصب | حساسیتها: Fit-up، تلرانس سوراخکاری، نظم پیچکاری

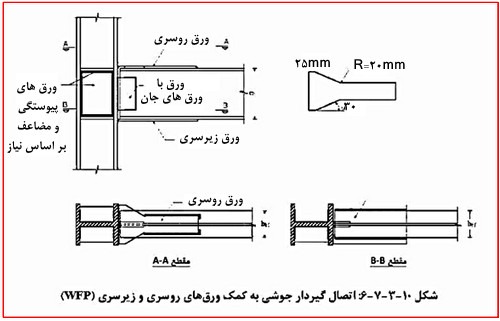

WFP (Welded Flange Plate) — ورق روسری/زیرسری جوشی
رفتار مشابه BFP است، اما اجرای جوشهای بحرانی (خصوصاً در ناحیه بالها) نقش تعیینکننده دارد. اگر جوشهای اصلی در کارخانه و تحت بازرسی واقعی انجام شود، اتصال میتواند کیفیت بالایی بدهد؛ اما اگر کنترل کیفیت جوش ضعیف باشد، ریسک پنهان دوبارهکاری و ترک افزایش مییابد.
مناسب برای: پروژههای حساستر به کیفیت، با کارخانه معتبر | حساسیتها: کیفیت/بازرسی جوش، هندسه مونتاژ، محدودیتهای Protected Zone

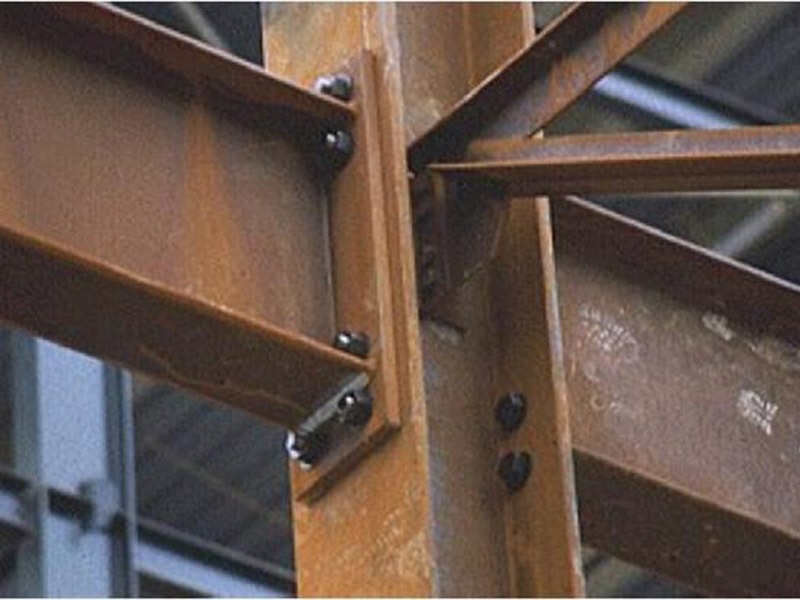

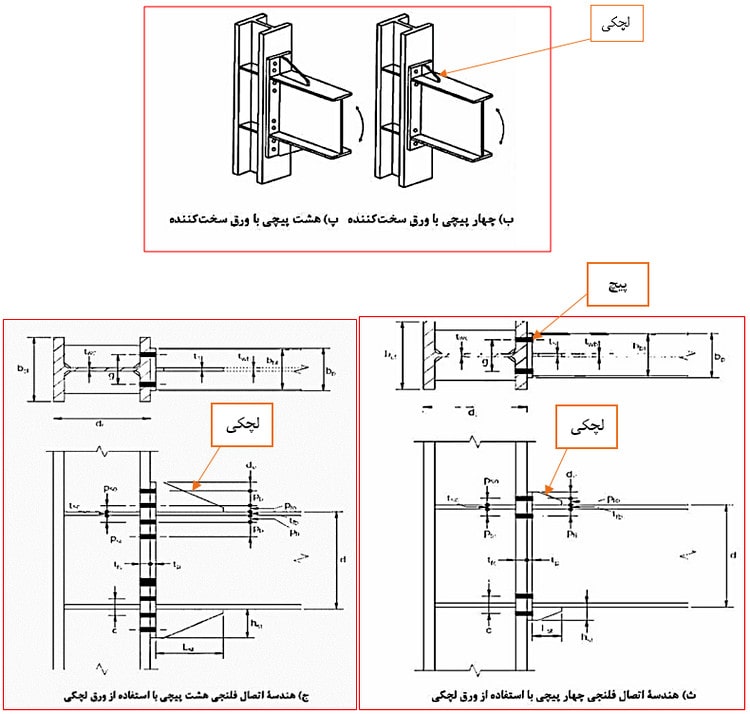

BUEEP/BSEEP (Extended End-Plate) — ورق انتهایی توسعهیافته
اتصال با ورق انتهایی و پیچها انجام میشود. از نظر تئوری میتواند نصب سریعی داشته باشد، اما در عملِ بازار ایران این روزها کمتر دیده میشود؛ چون خطای کوچک در ساخت پلیت یا سوراخها میتواند Fit-up را سخت کند و بستن پیچها زمانبر شود. در عین حال، اگر شاپ دقیق و تیپسازی منظم باشد، قابل بررسی است.
مناسب برای: پروژههایی با کنترل تلرانس و شاپ دقیق | حساسیتها: جفتشدن پلیتها، راستای پیچها، سختی مونتاژ در محل

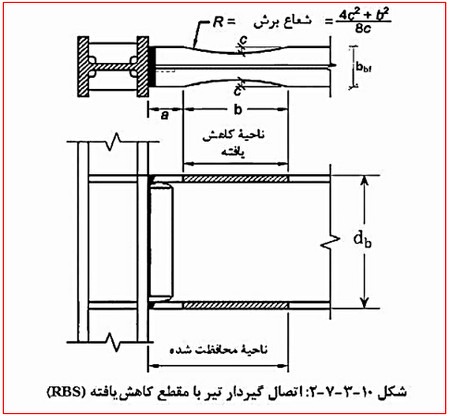

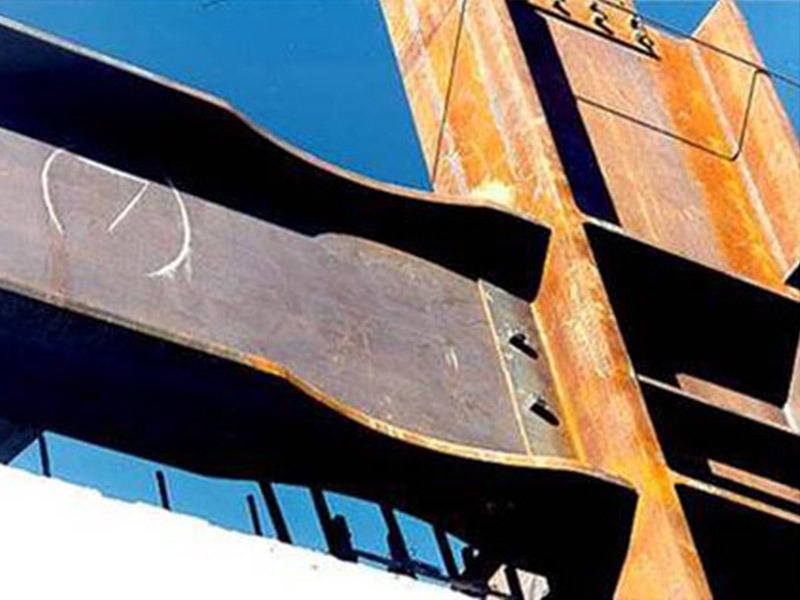

RBS (Reduced Beam Section) — مقطع کاهشیافته
با کاهش کنترلشده بال تیر، محل مفصل پلاستیک از ستون فاصله میگیرد و شکلپذیری بهصورت قابل پیشبینیتری رخ میدهد. این اتصال نیازمند دقت ساخت و کنترل هندسه بالاتر است و معمولاً در پروژههای خاص یا تیمهای اجرایی قویتر توجیه دارد.
مناسب برای: پروژههای خاص با نظارت قوی | حساسیتها: دقت ماشینکاری، کنترل ابعاد کاهش، هماهنگی با جزئیات سقف

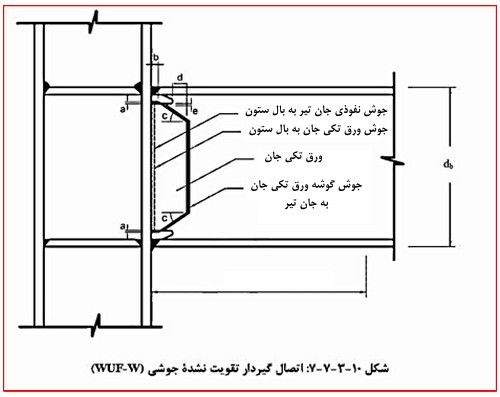

WUF-W (Welded Unreinforced Flange–Welded Web) — جوشی مستقیم
اتصال جوشی مستقیم است و در ظاهر قطعات کمتری دارد، اما کیفیت و بازرسی جوش نقش تعیینکننده دارد. برای پروژههای عمومی کمطبقه در بازار QC ضعیف، معمولاً انتخاب اول نیست مگر اینکه کنترل جوش واقعی تضمین شود.
مناسب برای: تیمهای اجرایی با کنترل جوش قوی | حساسیتها: جوشهای بحرانی، دسترسی جوش، بازرسی و مستندسازی

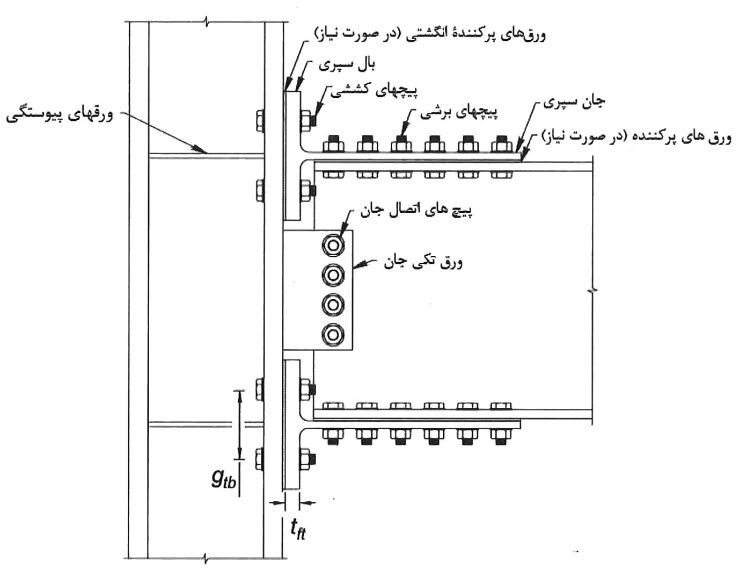

DT (Double-Tee) — اتصال دوبل تی
اتصال قطعهای/پیچمحور است و در صورت تیپسازی و تولید تکراری میتواند اقتصادی شود. در پروژههای پراکنده کمطبقه معمولاً کمتر دیده میشود، چون نیازمند زنجیره تأمین و استانداردسازی قطعهسازی است.
مناسب برای: پروژههای تکراری یا سازنده سیستماتیک | حساسیتها: کیفیت قطعات، نظم مونتاژ، کنترل سوراخکاری

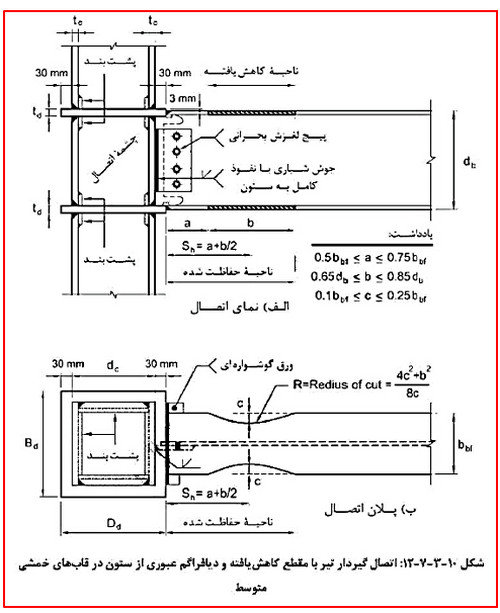

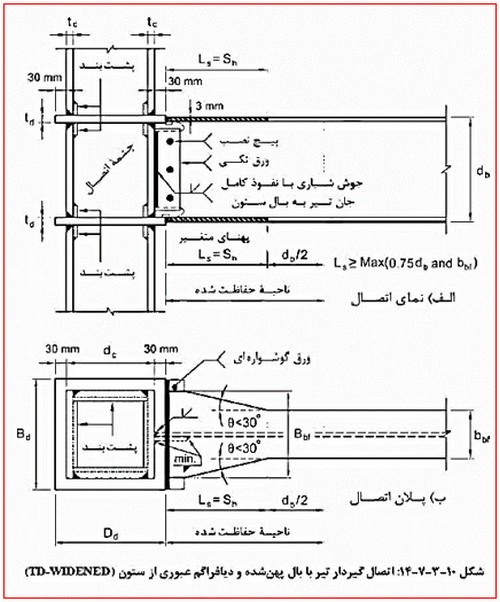

TD-… (Through-Diaphragm Family) — خانواده دیافراگم عبوری
برای شرایط ویژه ستون یا مسیر انتقال نیرو استفاده میشود. بهدلیل ساخت سنگینتر و نیاز به دقت و نظارت بیشتر،
معمولاً انتخاب پیشفرض پروژههای ویلایی و تا ۵ طبقه نیست و بیشتر در پروژههای خاص توجیه دارد.
مناسب برای: نیازهای ویژه با دلیل فنی روشن | حساسیتها: جزئیات ساخت دیافراگم، کنترل کیفیت جوش/مونتاژ، هماهنگی اجرایی
7) واقعیت بازار، ترکیب هر اتصال با اجرای درختی (مزایا/معایب/بهترین کاربرد)
در اجرای درختی، وصله تیر فقط وقتی قابل دفاع است که کل طول وصله (ورق وصله + پیچها/جوشها) خارج از ناحیه حفاظتشده باشد—نه فقط «محل خط وصله».
7-1) BFP (Bolted Flange Plate) + اجرای درختی
مزیت اصلی: نصب سریعتر و کاهش وابستگی به جوشهای بحرانی کارگاهی.
ریسکهای کلیدی: Fit-up، تلرانس سوراخکاری، و کیفیت اجرای پیچها (Pretension).
بهترین کاربرد: ساختمانهای ویلایی و تا ۵ طبقه؛ انتخاب عمومی و کمریسکتر در QC متوسط.
7-2) WFP (Welded Flange Plate) + اجرای درختی
مزیت اصلی: اگر جوشهای اصلی کارخانهای و تحت بازرسی واقعی باشد، کیفیت اتصال قابل اتکاتر میشود.
ریسکهای کلیدی: بازرسی ناکافی جوش، دسترسیهای اجرایی، و دوبارهکاری پرهزینه در صورت خطا.
بهترین کاربرد: وقتی کارخانه معتبر و نظارت جدی دارید و کیفیت اولویت بالاتری دارد.
7-3) BUEEP/BSEEP (Extended End-Plate) + اجرای درختی
مزیت اصلی: در صورت تیپسازی دقیق، میتواند نصب تمیز و نسبتاً سریع داشته باشد.
ریسکهای کلیدی: حساسیت بالا به تلرانس ساخت پلیت/سوراخها → Fit-up سخت و بستن پیچها زمانبر.
بهترین کاربرد: فقط با شاپ دقیق و تجربه کافی در کنترل تلرانس و مونتاژ.
8) ممنوعات و الزامات اجرایی (پس از انتخاب اتصال)
- وصله تیر (Beam Splice) داخل ناحیه حفاظتشده: ممنوع.
- در سقفهای کامپوزیت/متالدک: نصب برشگیر (Shear Stud) داخل ناحیه حفاظتشده: ممنوع/پرریسک.
- هر نوع سوراخکاری، برشکاری، جوش متفرقه برای براکتها، آویزهای تاسیساتی یا اصلاحات کارگاهی داخل ناحیه حفاظتشده: ممنوع.
- تغییرات لحظهای برای «جا افتادن قطعات» (اصلاح سوراخها، سنگزنی زیاد، بریدن لبهها) داخل ناحیه حفاظتشده: ممنوع.
- ناحیه حفاظتشده (Protected Zone) باید روی نقشه شاپ و دستور کارگاه مشخص و علامتگذاری شود.
- در اجرای درختی، محل وصله طوری انتخاب شود که کل طول وصله (ورق وصله + پیچها/جوشها) خارج از ناحیه حفاظتشده باشد.
- در کامپوزیت/متالدک، از ابتدا زون بدون Stud نزدیک اتصال تعریف شود.
- مهاربندی جانبی لازم (Additional Lateral Bracing) نزدیک ناحیه اتصال طبق ضوابط اتصال انتخابی رعایت شود.
- در گزینههای جوشی، کنترل و بازرسی جوش واقعی و مستندسازیشده باشد؛ وگرنه ریسک دوبارهکاری بالا میرود.
نسخه یکصفحهای ساده
- نزدیک ستون یک زون حساس داریم؛ اسمش ناحیه حفاظتشده است.
- داخل این زون وصله تیر نزنید.
- اگر سقف کامپوزیت/متالدک است، داخل این زون Stud نزنید.
- داخل این زون برشکاری/سوراخکاری/جوشکاری اضافی ممنوع است.
- اگر اتصال جوشی انتخاب میشود، باید کنترل کیفیت جوش واقعی وجود داشته باشد.
9) اولویتبندی نهایی برای ساختمانهای ویلایی و تا ۵ طبقه (تهران + لواسان)
به جای دو لیست جدا، یک اولویتبندی واحد ارائه میشود: در لواسان معمولاً وزن «زمان» بیشتر است و در تهران وزن «هزینه» بیشتر؛ اما در این مقیاس پروژه، انتخابهای اجرایی غالباً به این سه گزینه میرسد.
- BFP (Bolted Flange Plate) + اجرای درختی
بهترین تعادل سرعت نصب، کنترلپذیری و ریسک کمتر در QC متوسط.
- WFP (Welded Flange Plate) + اجرای درختی (مشروط)
وقتی کارخانه معتبر و بازرسی جوش واقعی دارید؛ در غیر این صورت ریسک افزایش مییابد.
- BUEEP/BSEEP (Extended End-Plate) (مشروط)
فقط در صورت دقت ساخت پلیت و کنترل تلرانس؛ چون Fit-up و بستن پیچها میتواند مشکلساز شود.
برای ساختمانهای ویلایی و تا ۵ طبقه در ایران، ترکیب «اجرای درختی + اتصال پیشتأییدشده» قابل دفاع است، اما موفقیت آن به مدیریت دقیق Protected Zone و حذف خطاهای کارگاهی در این ناحیه وابسته است. در بازار امروز، BFP معمولاً بهترین انتخاب عمومی است و WFP زمانی پیشنهاد میشود که کنترل جوش واقعی وجود داشته باشد.
سؤالات پرتکرار (FAQ)
بله؛ درختی بودن بهخودیِ خود مانع نیست، اما وصله و هر دستکاری اجرایی باید خارج از ناحیه حفاظتشده باشد.
قرار دادن وصله تیر یا اقدامات اجرایی (سوراخکاری/جوش متفرقه) داخل ناحیه حفاظتشده.
تعریف زون بدون Stud نزدیک اتصال از ابتدا؛ تا کارگاه مجبور به تغییرات پرریسک داخل ناحیه حفاظتشده نشود.
چون نصب سریعتر، کنترلپذیرتر و کمتر وابسته به جوشهای بحرانی کارگاهی است.
وقتی کارخانه معتبر و بازرسی جوش واقعی دارید و هدف، کاهش ریسک دوبارهکاری و افزایش کیفیت است.
چون به تلرانس ساخت پلیت/سوراخها حساس است؛ در صورت خطا، Fit-up سخت و بستن پیچها زمانبر میشود.
بله؛ بیشتر از منظر تداخل اجرایی (قالب/آرماتور/جزئیات) است. باید از ابتدا هماهنگ شود تا کارگاه داخل زون حساس دستکاری نکند.
خیر؛ این کار ریسک تمرکز تنش و آسیب موضعی را بالا میبرد و با فلسفه ناحیه حفاظتشده ناسازگار است.
نظم مونتاژ، تطابق سوراخها و اجرای صحیح پیشتنیدگی (Pretension) مطابق روش اجرایی پروژه.
انتخاب گزینههای کارخانهمحور/پیچمحور مثل BFP + اجرای درختی، و تعریف دقیق ممنوعات/الزامات روی نقشه شاپ.
