وال پست چیست و چرا اجرای آن در ساختمان ضروری است؟ در این مقاله، مراحل اجرای وال پست، چالش‌های رایج و راهکارهای تیم خوش‌ساخت را بررسی می‌کنیم.

اگر بخواهیم به زبان ساده علت استفاده از وال پست در ساختمان را توضیح دهیم، باید گفت زمانی که ساختمان تحت تأثیر عواملی مانند زلزله، نشست زمین یا دیگر نیروهای خارجی قرار می‌گیرد، اجزای ساختمان باید امکان تغییر شکل نسبی داشته باشند تا از شکستگی و فروپاشی آنها جلوگیری شود. در طراحی سازه، این تغییر شکل‌ها برای ستون‌ها، تیرها و سقف محاسبه می‌شود، به طوری که بتوانند بدون از دست دادن پایداری، تغییر شکل کنترل‌ شده‌ای داشته باشند. اما دیوارها فاقد انعطاف‌پذیری لازم هستند و با کوچک‌ترین تغییر شکل ممکن است ترک بخورند یا حتی فرو بریزند.

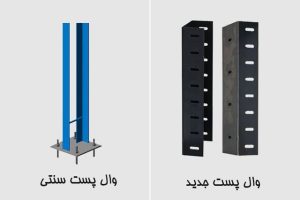

برای رفع این ضعف، در ابتدا وال‌ پست‌ های سنتی طراحی شدند تا در هنگام زلزله از دیوارها حمایت کرده و مانع از ریزش آن‌ها شوند. با این حال، پس از زلزله کرمانشاه، مشخص شد که وال‌ پست‌های سنتی نیز عملکرد مطلوبی ندارند، زیرا بسیاری از ساختمان‌هایی که از این نوع وال‌ پست استفاده کرده بودند، دچار ریزش دیوار شدند. بررسی‌های کارشناسی نشان داد که مسئله اصلی، نحوه اتصال این وال‌ پست‌ها به سازه و دیوارها است.

در نتیجه، وال‌ پست‌های جدید طراحی شدند که از دو ویژگی کلیدی بهره می‌برند: اولاً، دیوار از وال‌ پست با فاصله‌ای جدا شده تا انعطاف بیشتری داشته باشد، و ثانیاً، اتصالات وال‌ پست به سازه به گونه‌ای طراحی شده‌اند که امکان حرکت مستقل دیوار و وال‌ پست از سازه اصلی در هنگام زلزله فراهم شود. این رویکرد باعث کاهش آسیب‌های سازه‌ای و افزایش ایمنی ساختمان در برابر نیروهای لرزه‌ای می‌شود.

گروه ساختمانی خوش ساخت واقع در شهر لواسان با استفاده از روش مدیریت پیمان، پروژه های ساختمانی شما را با کیفیت بالا و هزینه پایین در سریع ترین زمان اجرا می نماید.

وال پست چیست و چرا استفاده می‌شود؟

طبق استاندارد 2800 ایران دیوارهای داخلی و خارجی که ارتفاع آن‌ها بیش از 1.8 متر باشد، باید به سازه مهار شوند تا در برابر نیروهای جانبی زلزله و باد مقاومت کافی داشته باشند.

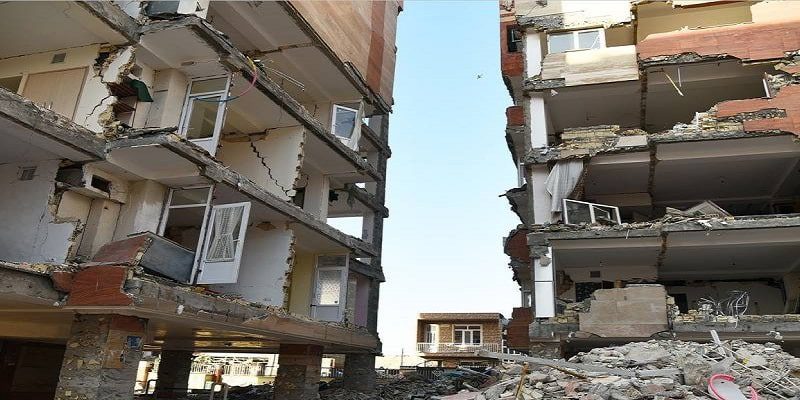

در ساختمان‌هایی که دیوارهای غیرسازه‌ای بدون مهار (بدون وال پست) اجرا می‌شوند، هنگام زلزله، این دیوارها ممکن است دچار ترک‌خوردگی، واژگونی یا تخریب کامل شوند. این موضوع نه‌تنها باعث خسارت مالی می‌شود، بلکه می‌تواند خطرات جانی نیز به همراه داشته باشد.
توجه داشته باشید که وال پست ها بارهای جانبی ناشی از زمین لرزه را تحمل نمی‌کنند این کار به عهده اسکلت ساختمان است و وال پست ها فقط از فرو ریختن دیوارها جلوگیری می کنند.

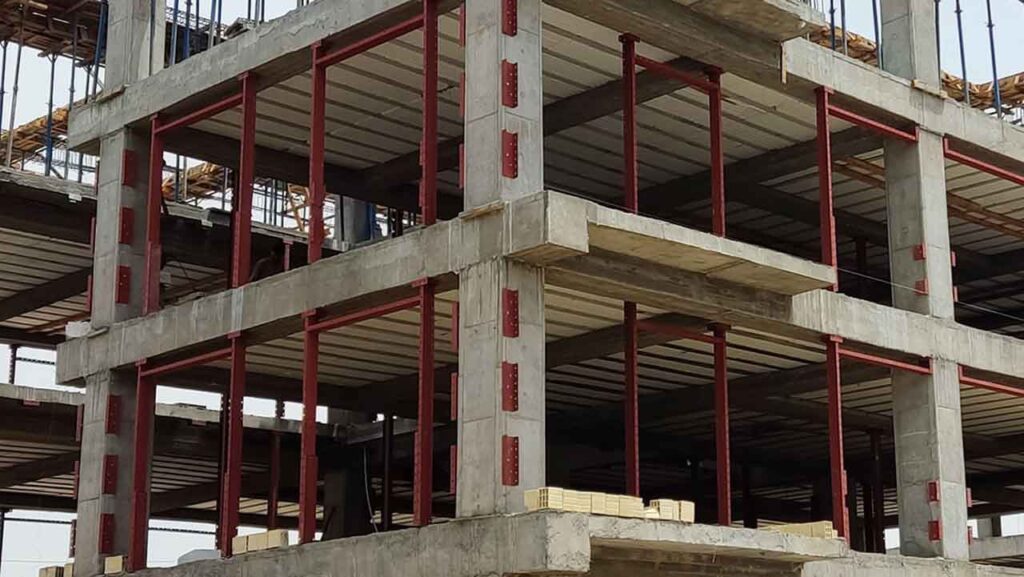

روشهای اجرای وال پست از قدیم تا به امروز :

1) اجرای وال پست با نبشی (روش منسوخ) : در این روش، دو نبشی به اندازه ارتفاع دیوار در کنار یکدیگر با فاصله ای به اندازه ضخامت دیوار با کمک تسمه یا میلگرد جوش داده می شدند.
2) اجرای وال پست با ناودانی ساخته شده از ورق نازک بصورت یکپارچه به اندازه ارتفاع دیوار : امروزه از این روش نیز دیگر زیاد استفاده نمی شود ، چون صرفه اقتصادی ندارد.
3) اجرای وال پست با ناودانی ساخته شده از ورق نازک بصورت منقطع : بهترین روش پیشنهاد شده تا امروز است.

مزایای وال پست منقطع :

این وال پست به دلیل عدم اتصال یکپارچه و سرتاسری، اجازه می‌دهد تا دیوار غیرسازه‌ای تا حدی مستقل از تغییر شکل‌های اسکلت اصلی عمل کند و از ایجاد ترک‌های بزرگ جلوگیری شود. این ویژگی به‌ویژه در ساختمان‌های با اسکلت فلزی که ممکن است تحت بارهای مختلف دچار تغییر شکل‌های الاستیک شوند، اهمیت دارد.
این وال پست در سازه های فلزی به جای جوشکاری مستقیم و سرتاسری که ممکن است باعث ایجاد تنش‌های موضعی شود، با میزان کمتری جوش یه ستون متصل می شود.
در مقایسه با والپست‌ های سنتی که ممکن است نیاز به برشکاری و جوشکاری در محل داشته باشند، والپست‌ های منقطع به صورت پیش‌ساخته و با ابعاد مشخص به کارگاه وارد می شوند. این امر می‌تواند سرعت اجرا را به طور قابل توجهی افزایش دهد.

ساختمان سازی در لواسان با خوش ساخت ، تجربه ای متفاوت

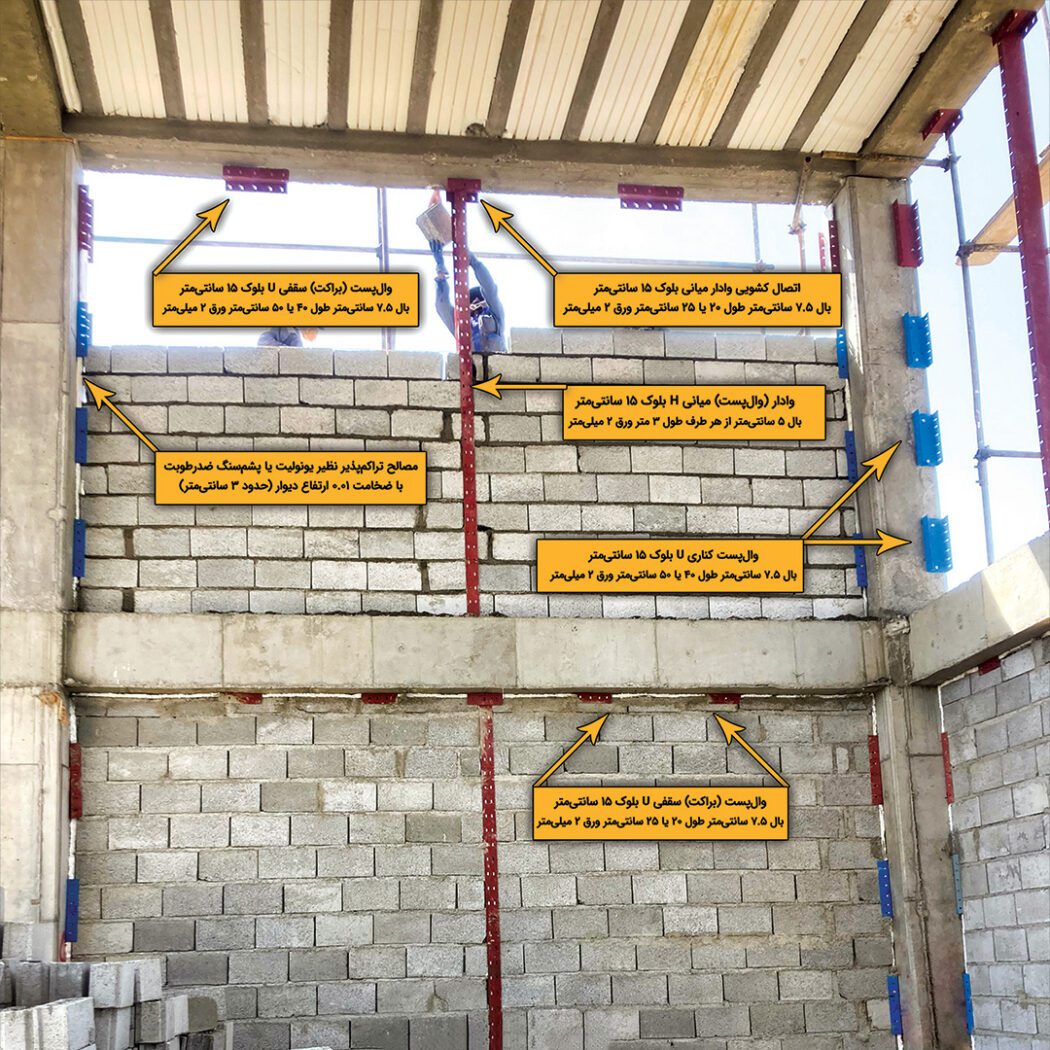

انواع وال پست بر اساس موقعیت قرارگیری :

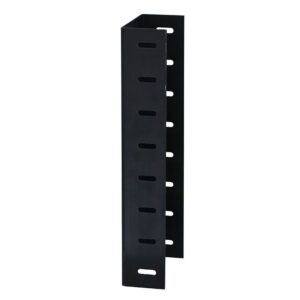

وال پست کناری (وال پست U) :

برای مهار انتهای دیوارهای یک طرف آزاد با طول بیشتر از 1.5 متر یا در محل تقاطع دیوارها ، در تمامی ساختمانها و مهار کنار ستون یا زیر تیر در سازه ها با اهمیت بسیار زیاد مانند بیمارستانها از این وال پست استفاده می شود.
این وال پست معمولا بصورت جوش یا پیچ به سازه اصلی (تیر و ستون) متصل می شود. و زمانی که در انتهای آزاد دیوار یا در محل تقاطع دیوارها نصب شود ، اتصال به سقف یا زیر تیر و کف هردو ، بصورت اتصال تلسکوپی می باشد.
بال این وال پست 7 سانتیمتر است و در طول های3 متری و عرض های 10.5، 15.5 و 20.5 با سوراخ های لوبیایی روی بال های آن در بازار وجود دارد.
دیوار نباید بصورت مستقیم به این وال پست متصل شود , باید فاصله ای بین دیوار و وال پست معادل 3 سانتبمتر ایجاد شود و این فاصله با ورق پلی استایرن پر می شود.
طول این وال پست باید 10 سانتیمتر کوچکتر از تیر یا ستونی که به آن متصل می شود باشد , بطوریکه از هر سمت 5 سانتیمتر با لبه فاصله داشته باشد.

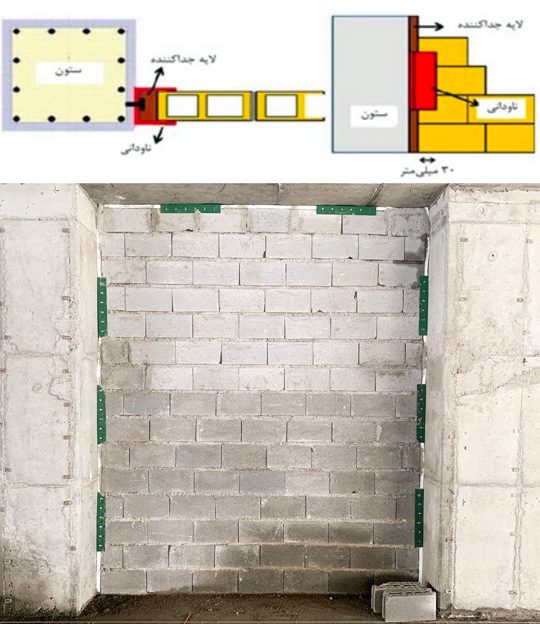

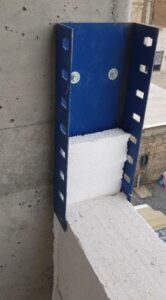

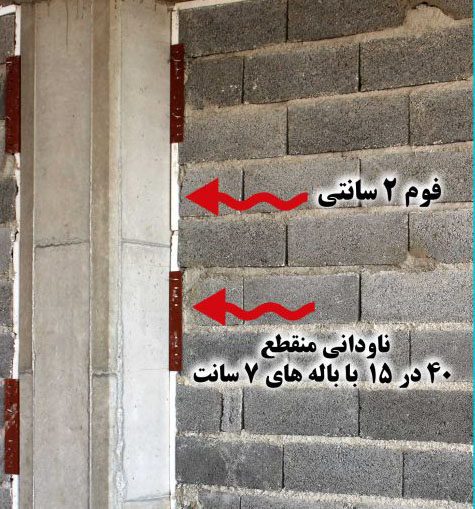

وال پست منقطع روی ستون یا زیر تیر :

در صورتی که دیوار در مجاورت با ستون باشد به جهت صرفه جویی در هزینه ها به جای وال پست یکپارچه کناری از این والپست استفاده می شود.
از این والپست برای اتصال دیوار به تیرها و همینطور اتصال وال پست قائم میانی به سقف یا تیر نیز استفاده می شود.
این والپست بصورت ناودانی و از ورق سیاه با ضخامت 2 میلیمتر ، اندازه بال 7 سانتیمتر و در طول های 15 ،20 60،50،40 سانتی متر و عرض 5، 15.5 و 20.5 با سوراخ های لوبیایی روی بال های آن در بازار وجود دارد. برای سقف معمولا از طولهای 20 و 30 سانتیمتر و برای ستون از طولهای 40 و 50 سانتیمتر استفاده می کنند.
برای نصب والپست منقطع بر روی ستون‌های بتنی باید از دو عدد پیچ ، رول پلاک ، واشر سایز 6 میلی‌متر و طول 7 سانتی‌متر استفاده کرد. برای نصب این محصول به ستون‌های فلزی باید از جوشکاری کمک گرفت.
در نواحی حفاظت شده تیر یا ستون ( حدود 50 سانت ابتدا و انتهای تیر و ستون) نباید هیچ‌گونه والپست منقطعی نصب شود.
مطابق نشریه 729، برای اتصال دیوار به تیر یا سقف ، فاصله مرکز تا مرکز قطعات اتصال ناودانی (وال پست های منقطع متصل به تیر یا سقف)، از یکدیگر نباید از 1.5 متر تجاوز کند.
مطابق نشریه 729، حداقل طول هم‌پوشانی والپست زیر سقف با دیوار یا ستون با دیوار 30 میلیمتر می‌باشد. باتوجه به اینکه حداقل فاصله جداسازی 30 میلیمتر می‌باشد، مقدار بال ناودانی حداقل 60 میلیمتر در نظر گرفته می شود.

جایگزین وال پست منقطع زیر سقف :

برای مهار دیوار در بالا نیاز به وال پست منقطع داریم اما با توجه به دشواری اتصال این وال پست به سقف های ، تیرچه (بتنی و فلزی) بلوک، عرشه فولادی و وافل که صرفه اقتصادی و زمانی ندارند , آئین نامه 2800 به ما اجازه می دهد که به جای اجرای این والپست ، رج آخر یا ماقبل آخر دیوار را با میلگرد بستر مسلح کنیم.

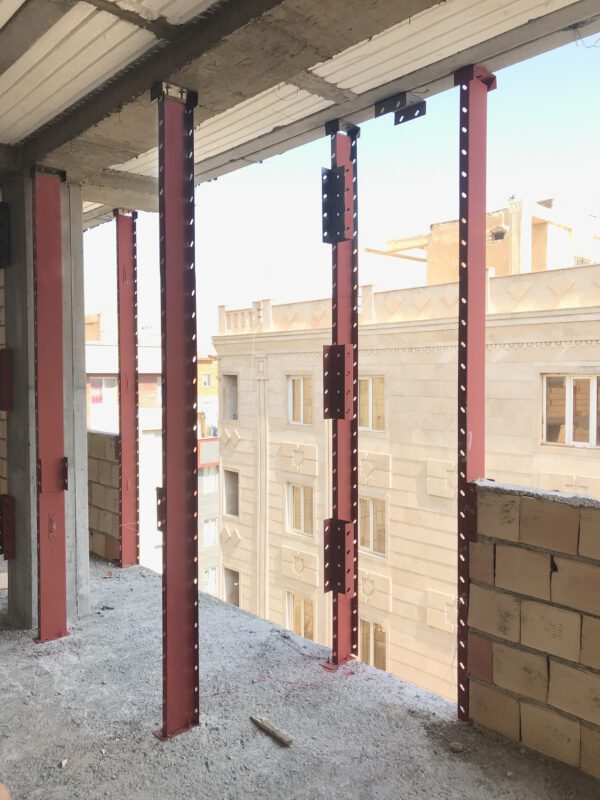

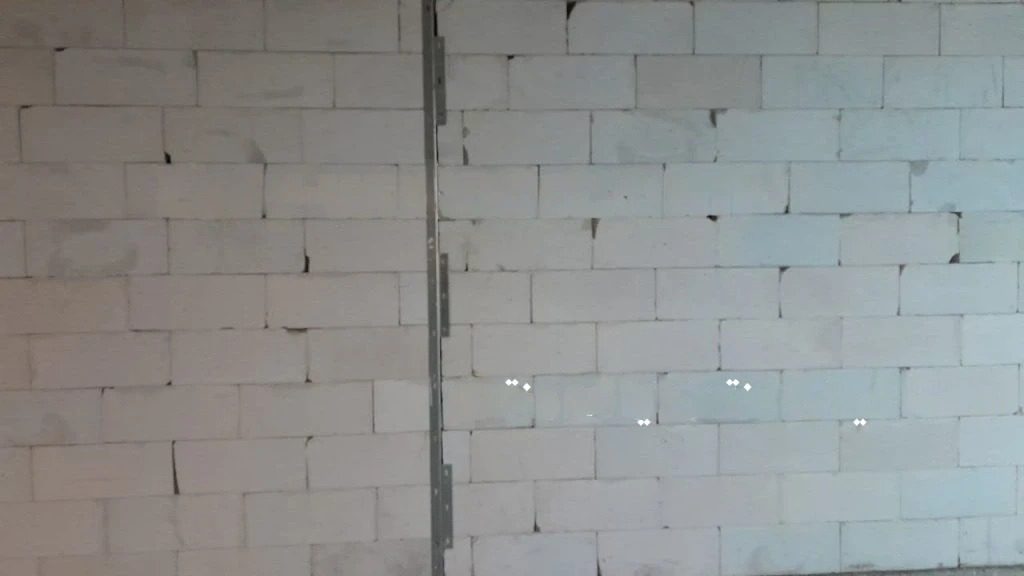

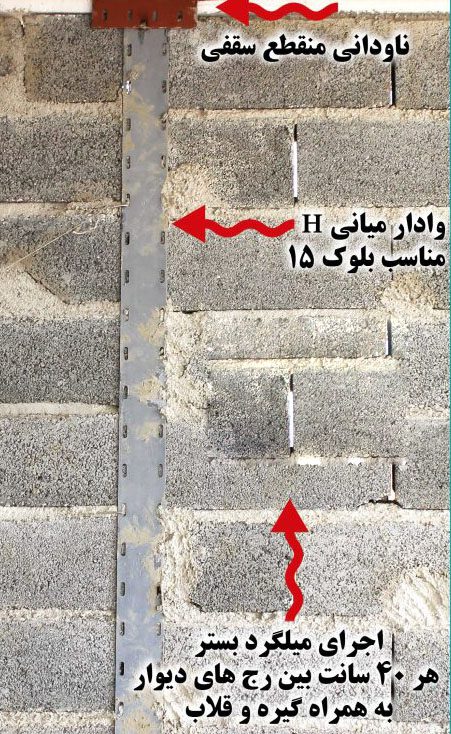

وال پست میانی :

در صورتی که طول دیوار بیش از 4 متر باشد نیاز به والپست میانی داریم.

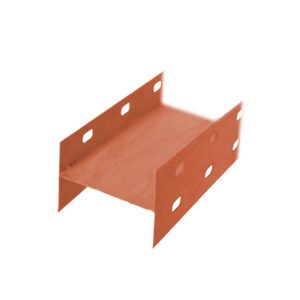

مقطع این والپست بصورت H شکل و دارای ابعاد ، بال 5 سانتیمتر در هر طرف , در عرض‌های 10.5، 15.5 و 20.5 سانتیمتر و طول استاندارد 3 متر که البته با توجه به شرایط پروژه قابل سفارش در طول های بیشتر هم هست تولید می گردد.
یک روش مقرون به صرفه برای اجرای والپست میانی , مقطع اچ های منقطع است , در این روش ابتدا یک ناودانی بصورت یکپارچه در وسط دهانه مانند یک ستون اجرا می شود و سپس پشت این ناودانی را چهار عدد ناودانی منقطع طول بیست سانتیمتر جوش می دهند تا شکلی شبیه به اچ منقطع انگلیسی ایجاد شود.
بر روی والپست میانی سوراخ‌های لوبیایی وجود دارند که برای قرار گرفتن انتهای مفتول میلگردهای بستر به کار می‌روند.
این والپست با اتصال مفصلی در کف و اتصال کشویی در سقف، مهار می‌شود.
در صورتی اجرای اتصال کشویی دیگر نیازی به رعایت فاصله جدا سازی دیوار و والپست نیست و می‌توان دیوار را در مجاورت والپست و از بر آن اجرا کرد ولی در غیر اینصورت باید فاصله ای بین دیوار و والپست ایجاد شود و آن را با پلی استایرن پر نمائیم.
ارتفاع والپست میانی حداقل باید 2.5 سانتیمتر کوتاه تر از فاصله کف تا زیر سقف باشد و وال پست به زیر تیر نچسبد.
بعد از اجرای والپست و دیوار چینی نوبت به اجرای تأسیسات از قبیل آب و گاز و برق می باشد.در صورتی که نقشه تأسیسات قبل از برآورد والپست در اختیار مجری قرار بگیرد محل قرار گیری وال پست های میانی را طوری در نظر می‌گیرد که لوله های سایز بزرگ , وال هنگ ها و سایر تاسیسات با والپست های میانی درگیری نداشته باشند و ترجیحا در طرفین آنها اجرا شود تا علاوه بر کاهش هزینه‌های اجرا ،باعث سرعت بخشیدن به پروژه و عدم تخریب و دوباره کاری گردد.

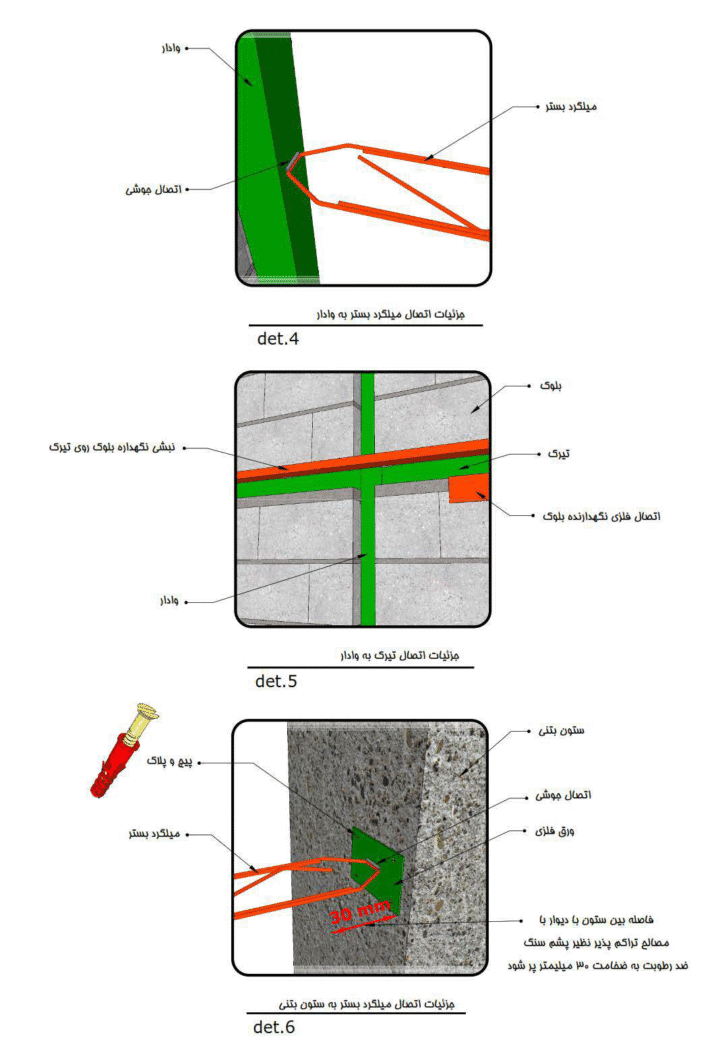

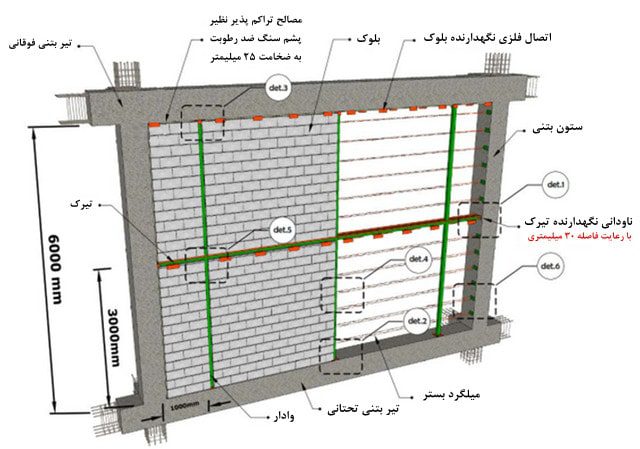

وال پست میانی افقی :

در صورتی که ارتفاع دیوار از 3.5 متر بیشتر باشد باید از والپست افقی استفاده کرد.
طبق پیوست 6 استاندارد 2800 والپست افقی اجازه تحمل بار ثقلی را ندارد پس اجرای والپست افقی بایستی هم‌زمان با چیدن دیوار صورت پذیرد. یعنی ابتدا دیوار زیر والپست را می‌چینیم، سپس والپست را روی آن طوری قرار می‌دهیم که تکیه کافی به دیوار زیرین خود داشته باشد. در نهایت دیوار بالای والپست را اجرا می‌کنیم.
طبق پیوست 6 استاندارد 2800 اتصال وادار افقی به ستون بصورت مستقیم ممنوع می‌باشد؛ زیرا باعث تشکیل پدیده ستون کوتاه می‌شود.

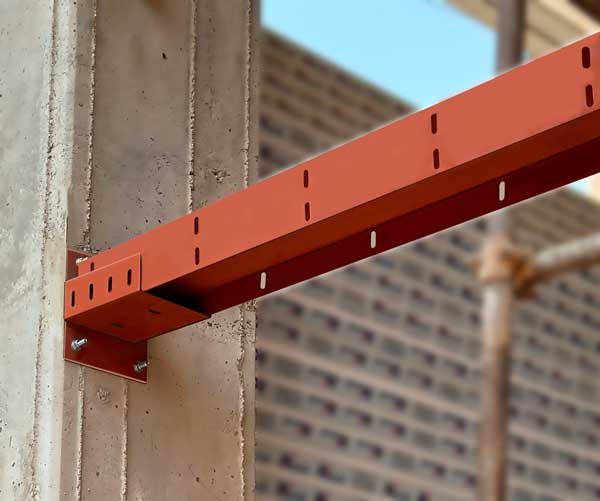

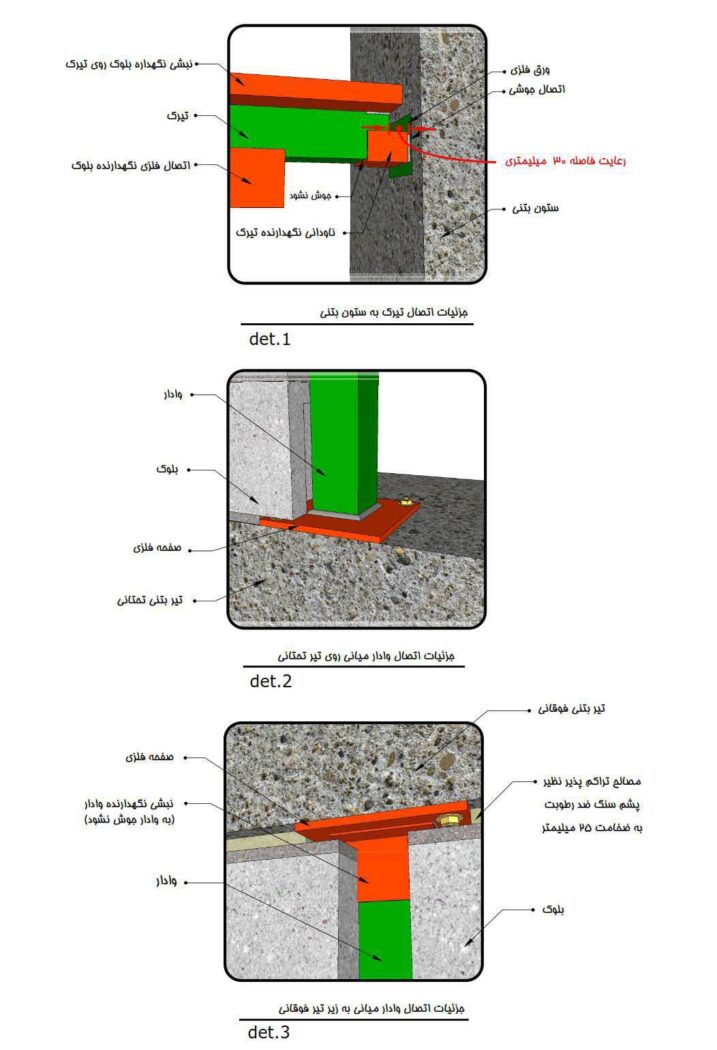

برای اتصال والپست به ستون ، ابتدا ناودانی‌هایی را به‌عنوان نشیمن برای والپست به ستون متصل می‌کنیم ، این ناودانی‌ها به ورق‌های فلزی تعبیه شده روی ستون جوش می‌شوند ، سپس والپست افقی را روی این ناودانیها قرار می دهیم (جوش نمی دهیم) ، توجه داشته باشید که انتهای والپست افقی بایستی حداقل 3 سانتی‌متر از ستون فاصله داشته باشد تا بتواند آزادانه حرکت نماید.
اگر طول دیوار بیش از 4 متر بود و والپست میانی قائم نیز داشتیم نحوه اجرای وال پست افقی به دو صورت می تواند باشد
حالت اول : به این شکل است که ابتدا دو والپست قائم در فاصله 1 متری از ستونهای طرفین دیوار اجرا می کنیم به این ترتیب والپست افقی به سه قسمت تقسیم می‌شود که قسمت میانی در طرفین به وال پست های قائم متصل شده و دو قسمت دیگر از یک طرف به وال پست قائم متصل شده و از طرف دیگر روی ناودانی نشیمن که به ستون متصل است قرار می‌گیرد.
حالت دوم : یک وال پست فائم در وسط اجرا می کنیم و وال پست میانی افقی را به دو قسمت تقسیم می کنیم ، توجه داشته باشید که اتصال وادارهای میانی افقی به وادارهای میانی عمودی می‌تواند با جوش انجام شود.

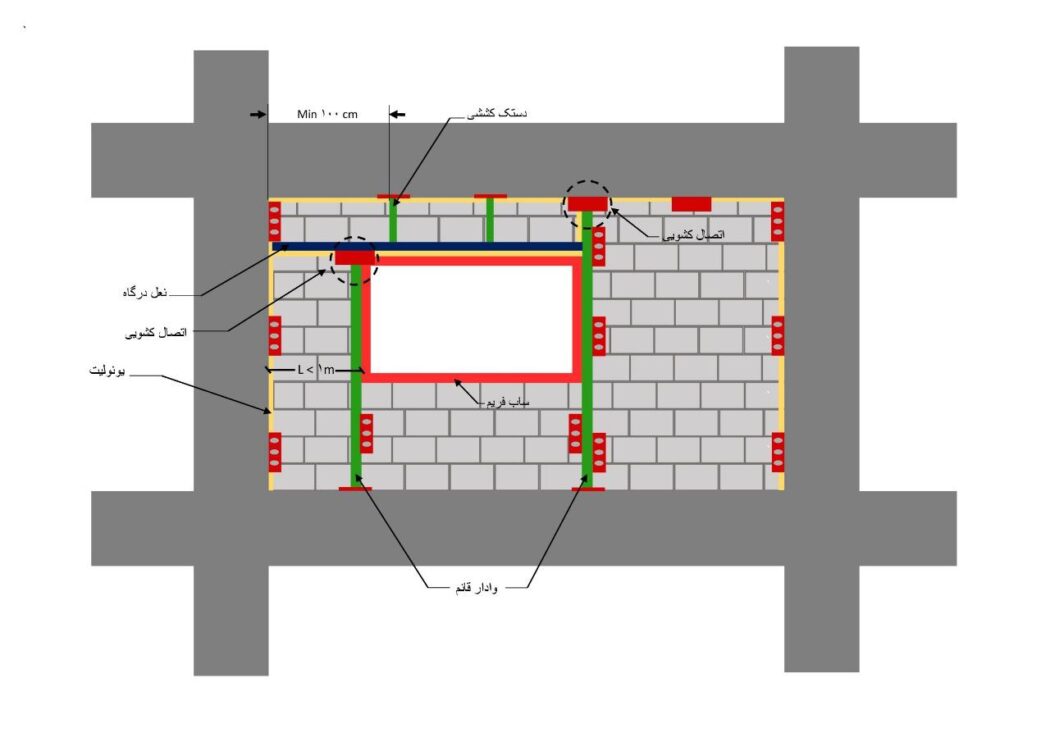

وال پست اطراف بازشو :

اگر بازشو دارای عرض بیشتر از 250سانتیمتر باشد نیاز به والپست در اطراف بازشو داریم.
اتصال وال پست کنار بازشو با تیر یا سقف، باید از نوع کشویی باشد.
قلاب میلگردهای بستر باید به این وال پست جوش شوند.
فریم بازشو باید به وال پست جوش شود.
نعل درگاه بازشو باید یا روی دیوارهای مجاور بازشو با حداقل طول نشیمنگاه 25 سانتیمتر قرار گیرد یا روی یک نبشی نشیمن متصل به وال پست قرار می‌گیرد. نعل درگاه نباید به وال پست یا نبشی نشیمن جوش شود (نعل درگاه باید روی تکیه گاه بتواند آزادانه حرکت کند)
در صورت اجرای والپست اطراف درب های داخلی ساختمان و طراحی نهایی درب های داخلی با چهارچوب چوبی , دیگر نیازی به اجرای چهارچوب فلزی یا چهارچوب فرانسوی برای درب های داخلی نیست و می توان به راحتی چهارچوب چوبی را به وال پست پیچ کرد.

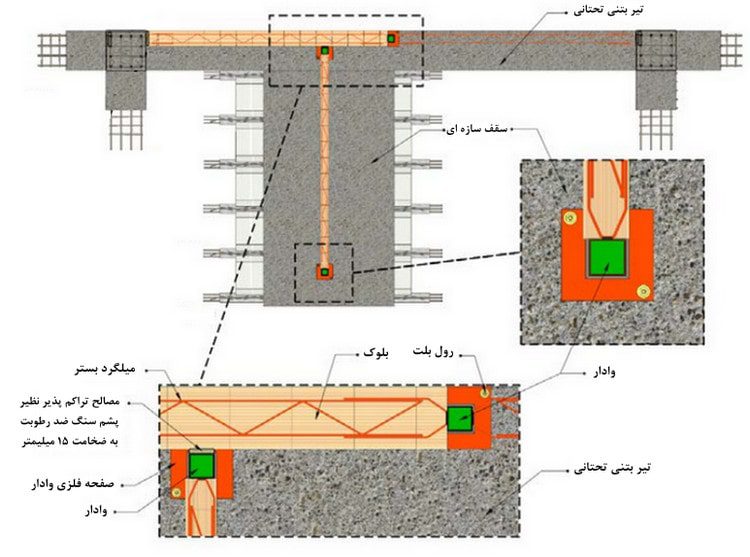

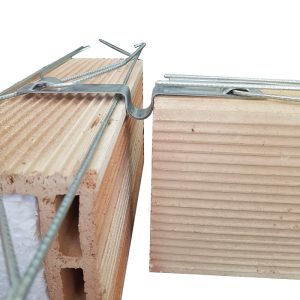

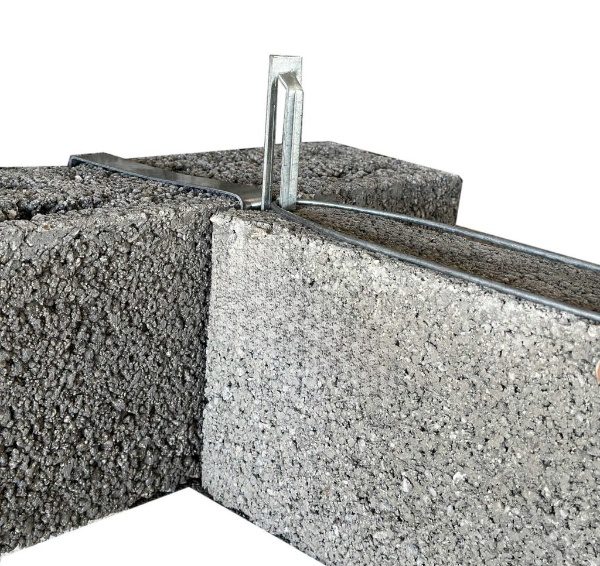

وال پست در محل تقاطع دیوارها (جایگزین روش هشت گیر کردن قدیمی) :

در محل تلاقی دیوارها باید از یکدیگر جدا شوند , این کار می تواند هم توسط والپست انتهایی انجام شود و هم توسط بست رادیکالی دوطرفه , که هر دو مورد مورد تایید است ولی استفاده از بست رادیکالی مقرون به صرفه تر است.

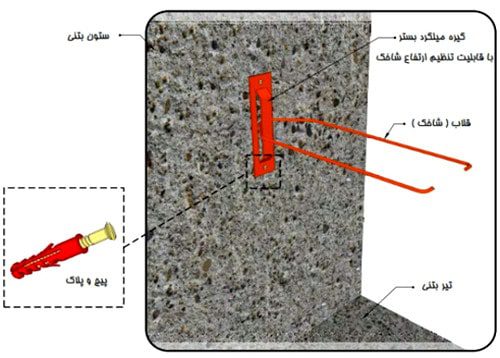

وال پست برای دیوارهای زاویه دار و قناس ( زاویه دیوار با ستون 90درجه نیست) :

در این حالت نمی توان والپست ناودانی نصب کرد چون زاویه بال ناودانی اجازه نمی دهد تا دیوار با زاویه ای غیر از 90درجه درون آن قرار بگیرد در اینجا استفاده از گیره و قلاب پیشنهاد می شود.
گیره و قلاب ها به ستون ها نصب می شوند و میلگردهای بستر، تیغه ها را مسلح می کنند، در این حالت باید یک ردیف در میان میلگرد بستر کار شود.

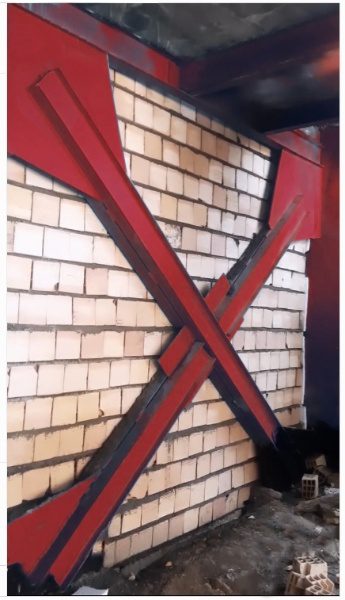

وال پست دهانه مهاربندی شده :

طبق پیوست 6 استاندارد 2800, اجرای دیوار در محور مهاربند یا اصولا هرگونه تماس یا اتصال به مهاربند باتوجه به اینکه مانع از عملکرد صحیح و رفتار مناسب مهاربند می‌شود، ممنوع می‌باشد. پس در این دهانه دیوار را خارج از محور مهاربند اجرا می‌کنیم.
در صورتی‌ که مهاربند در دهانه‌های وسط ساختمان باشد، برای دیده نشدن مهاربند، از دو دیوار در طرفین مهاربند استفاده می‌کنیم.
راه دیگر برای این دهانه ها استفاده از دیوارهای پانلی مانند کناف می باشد.

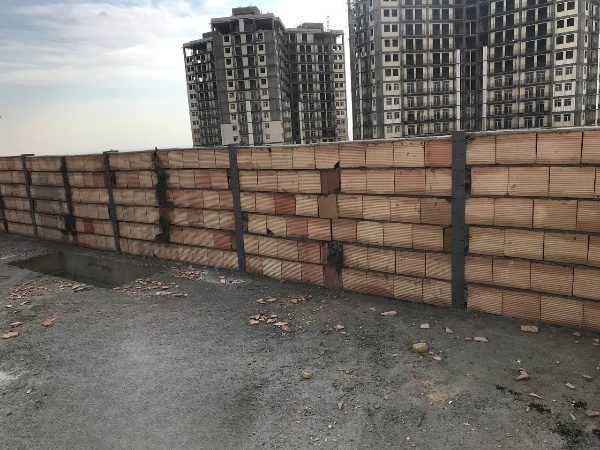

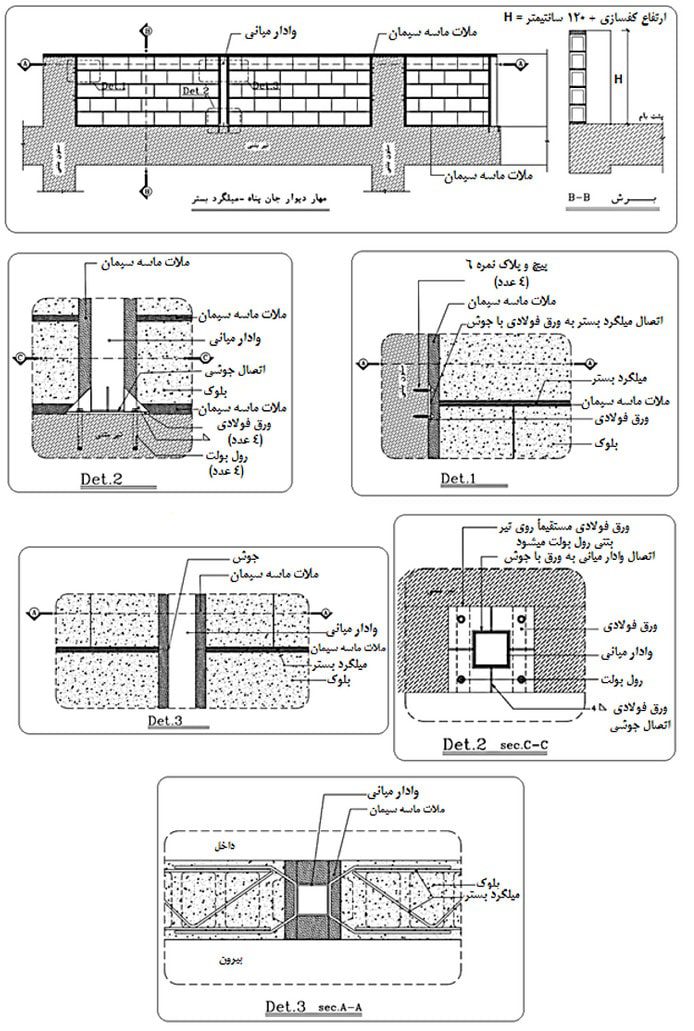

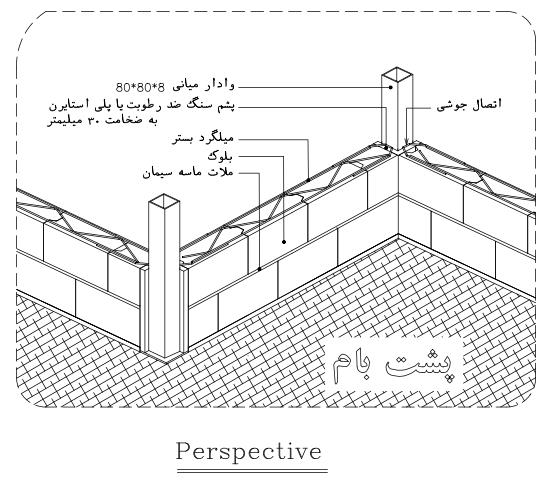

وال پست جان پناه بام :

ارتفاع مفید این والپست از روی کف تمام شده بام باید 120 سانتیمتر باشد.
در صورتی که طول دیوارها بیش از 4 متر شد یا محل های تقاطع دیوارها باید والپست اجرا شود.
برای وسط دهانه ها مشابه والپست میانی اجرا می شود با این تفاوت که برای مهار والپست ها در بالا از میلگرد بستر استفاده می شود.
برای کنار ستونها هم اجرای گیره ، توسط جوش مستقیم روی ستون فلزی و جوش ، روی ورق رول بلت شده روی ستون بتنی ، برای مهار میلگرد بستر کافی است و دیگر نیازی به اجرای وال پست کناری یا منقطع روی ستون ها نیست.
در صورت استفاده از والپست بتنی به جای فلزی، اجرای دو میلگرد طولی با سنجاقک برای والپست ها کفایت می کند و هر یک متر باید درون دیوار اجرا گردد.

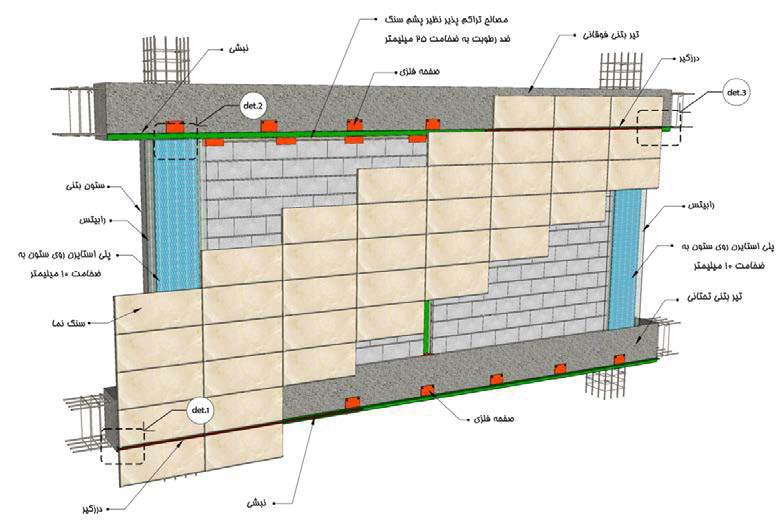

وال پست نما :

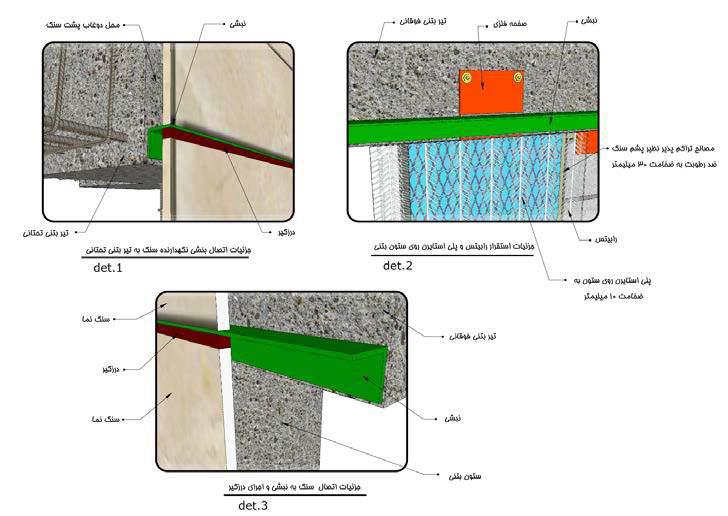

اجراي نما باید به گونه اي باشد که در تراز طبقات (تیر یا دال) در نما درز انقطاع اجرا شود. بدین منظور نبشی در زیر تیر طبقه اجرا می شود که از بالا مصالح نما (سنگ یا آجر) بصورت مستقیم بر روی نبشی قرار می گیرند و از پائین پشم سنگ یا پلی استایرن بین نبشی و سنگ زیرین آن جهت جداسازی قرار می گیرد.

بطور کلی اتصال نما به دیوار باید به گونه ای باشد که ، امکان حرکت آن با دیوار فراهم شود و در محل هایی که پوشش نما از ستون ها عبور می کند باید توسط مصالح پرکننده نظیر پشم سنگ ، از چسبیدن نما به ستون ها جلوگیري شود.

اتصالات وال پست ها :

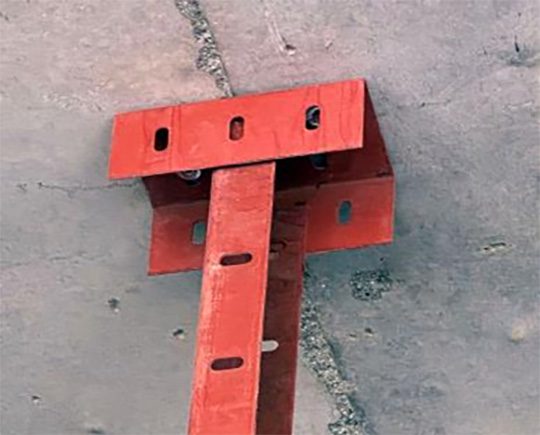

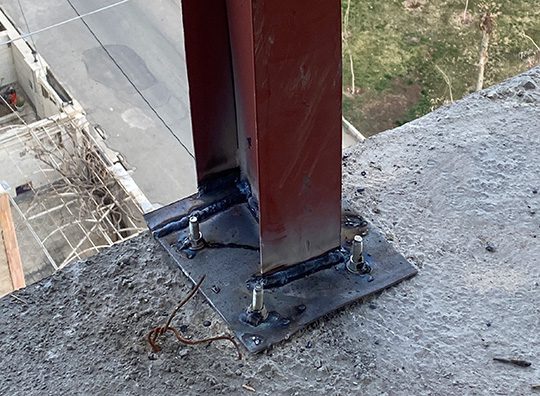

اتصال ثابت :

برای اتصال تحتانی روی کف طبقه از اتصال ثابت استفاده می‌شود.
در این اتصال دور تا دور والپست به پلیتی که بر روی کف طبقه پیچ شده , جوش می گردد.
ابعاد پلیت متصل به کف برای دیوارهای 10 و 15 سانتیمتر 20 در 20 سانتیمتر و برای دیوار 20 سانتیمتر دارای ابعاد 30 در 30 می باشد.

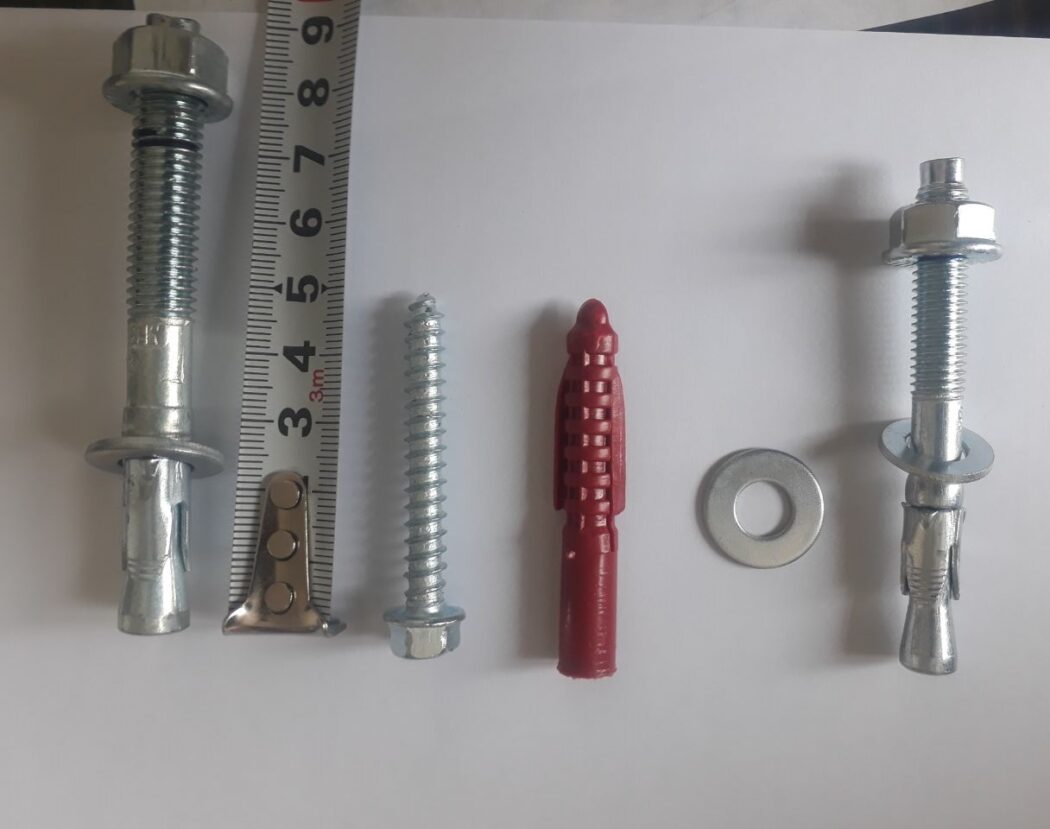

اتصال پلیتها به کف طبقه بصورت رول بولت می باشد. رول بولت دارای یک مهره در قسمت بالایی خود می باشد سپس یک واشر در زیر آن قرار می گیرد که داخل استوانه ای که دارای رزوه می باشد قرار گرفته است و در قسمت پایینی و انتهایی آن پیچ سر مخلوطی قرار گرفته است. جنس رول بولت اصولا از فولاد آبکاری شده می باشد و به علت قرار گیری در جان بتن و قرار گیری در معرض رطوبت بایستی حتما گالوانیزه و ضد زنگ باشد. از سوی دیگر بعلت تحمل فشار زیاد بایستی از جنس فولاد مقاوم باشد که درجه سختی بالایی بایستی داشته باشد.
توجه شود که اولا قطر مته مورد استفاده برای سوراخ‌کاری، دقیقا برابر با قطر رول بولت باشد و ثانیا سوراخ ایجادشده بایستی عمق کمتری نسبت به طول رول بولت داشته باشد تا فضا برای محکم کردن مهره رول بولت و پلیت وجود داشته باشد.
این اتصال برای تمامی والپست ها در کف اجرا می شود , بجز وال پستی که با اتصال تلسکوپی اجرا می گردد.
برای اتصال وال پست منقطع به تیر یا ستون نیز از این اتصال استفاده می شود , در این حالت والپست با پیچ و مهره به ستون یا تیر متصل می گردند.

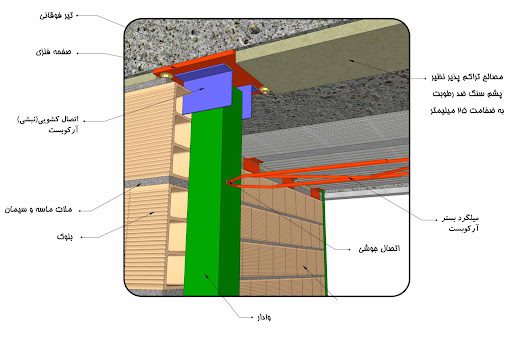

اتصال کشویی :

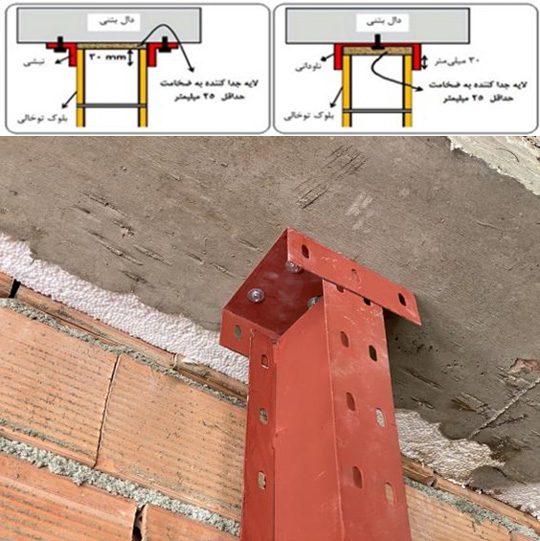

طبق دستورالعمل‌های آیین‌نامه 2800 , برای مهار فوقانی والپست میانی و وال پست کنار بازشو به زیر سقف یا تیر باید از اتصال کشویی استفاده شود.
اتصالات کشویی در والپست‌ها به منظور ایجاد امکان حرکت نسبی دیوار نسبت به سازه اصلی (اسکلت و سقف ساختمان) طراحی می‌شوند. این اتصالات اجازه می‌دهند که در هنگام وقوع زلزله، نیروهای ناشی از تغییر شکل سازه اصلی، به طور مستقیم به دیوار منتقل نشوند. در نتیجه دیوارها ترک نمی خورند و دچار ریزش هم نمی شوند.
در این روش، والپست بدون هیچ اتصال جوشی مستقیم درون والپست منقطع متصل به زیر تیر یا سقف قرار می‌گیرد. این نوع اجرا به وال پست اجازه می‌دهد تا در راستای والپست منقطع متصل به سقف آزادانه حرکت کند، در حالی که در راستای عمود بر والپست منقطع مقید می‌گردد.
پیوست ششم استاندارد ۲۸۰۰ بر ایجاد یک فاصله ۲.۵ سانتی‌متری بین انتهای فوقانی والپست و سقف بالایی تأکید دارد. این فاصله، به والپست این امکان را می‌دهد که حتی در صورت خیزش تیر فوقانی ( شکم دادن در طول زمان) ، آزادی حرکتی خود را حفظ کرده و از کمانش آن جلوگیری شود.
جدا سازی دیوار از سقف و رعایت درز انقطاع که به کمک اجرای ورق های پلی استایرن 3 سانتیمتری درون والپست های منقطع متصل به سقف اجرا می گردد برای این والپست بسیار اهمیت دارد زیرا در صورت عدم وجود درز انقطاع، دیوار به سقف متصل شده و در هنگام حرکت سقف ناشی از زلزله، دیوار تحت فشار قرار گرفته و تخریب می‌شود.
در اتصال کشویی مجاز به استفاده از جوش برای اتصال قلاب (شاخک) میلگرد بستر به والپست هستیم.
در اتصال کشویی نیاز به اجرای فاصله بین دیوار و والپست و پر کردن آن با ورق پلی استایرن نیست و دیوار می تواند به والپست بچسبد.

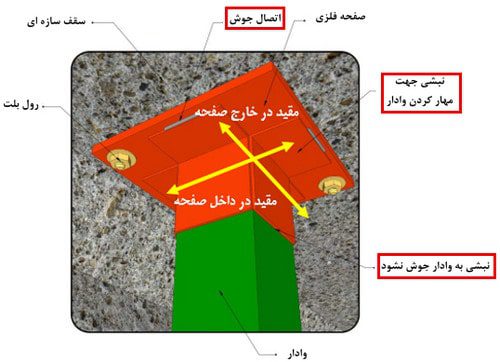

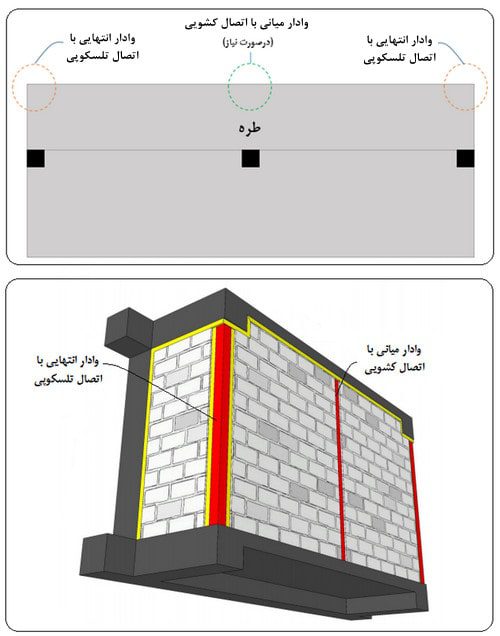

اتصال تلسکوپی :

در این نوع اتصال، دو مقطع فولادی به‌صورت کشویی و درون یکدیگر قرار می‌گیرند، مشابه عملکرد لوله‌های تلسکوپ، که به آن امکان حرکت نسبی و کنترل‌ شده می‌دهد. این ویژگی باعث می‌شود که دیوار در عین این که مهار شده است , بتواند تغییرات سازه‌ای ناشی از انبساط، انقباض یا نشست‌های جزئی را بدون آسیب تحمل کند.
از اتصال تلسکوپی اغلب در محل تقاطع دو دیوار که نیاز به حرکت چهار طرفه برای مهار نیروی زلزله است، استفاده می‌شود. در دیوارهای داخلی معمولا با دیوارهای یکسر آزاد (منظور تیغه‌هایی‌ست که حداقل از یک سمت نه به دیواری متقاطع و نه به المان سازه‌ای برخورد می‌کنند) مواجه هستیم ، که اگر طول آن‌ها از 1.5 متر بیشتر باشد یا در طول‌های کمتر از 1.5 متر از میلگرد بستر استفاده نشود، بایستی از وادار انتهایی با اتصال تلسکوپی برای آنها استفاده شود , برای دیوارهای بالکن هم پیشنهاد می شود که از این وال پست استفاده شود.
پس بطور خلاصه محل استفاده این وال پست : 1) تقاطع دیوارها (چهارطرفه) 2) دیوارهای یکسر آزاد بیش از 1.5 متر 3) دیوارهای بالکن ها می باشد.
این اتصال باید هم در بالا و هم در پائین برای وال پست اجرا شود.
نحوه اجرای اتصال تلسکوپی به این صورت است که بر روی پلیت پایینی متصل به کف طبقه و پلیت بالایی متصل به زیر تیر یا سقف طبقه ، چهار عدد نبشی در چهار طرف با فاصله ای کمی بیشتر از اندازه وال پست از یکدیگر جوشکاری می‌شوند. (از قوطی یک سایز بزرگتر از وال پست هم می توان استفاده کرد). نکته حائز اهمیت این است که این نبشی‌ها، چه در اتصال تلسکوپی پایین و چه در اتصال تلسکوپی بالا، به خود وال پست جوش نمی‌شوند. این نوع اجرا باعث می‌شود که وال پست در راستای افقی (محورهای X و Y) تقریبا مقید شود ( با توجه به امکان خم شدن اندک نبشی یا بزرگتر بودن یک سایز قوطی مهار وال پست ، عملا وال پست اجازه اندکی حرکت در راستای افقی را دارد) با این حال، وال پست می‌تواند در محل خود در راستای Z به سمت بالا و پایین حرکت کند. این آزادی ایجاد شده برای وال پست در راستای Z، از کمانش آن در صورت خیزش تیر فوقانی یا انبساط های سازه جلوگیری می‌کند.
در اتصال تلسکوپی ، عملا پروفیل بزرگ‌تر (غلاف تلسکوپی) به‌طور ثابت به سازه اصلی (کف یا سقف) متصل می‌شود که این اتصال می‌تواند به‌صورت جوشکاری یا پیچ و مهره انجام شود تا مقطع در جای خود محکم بماند و پروفیل کوچک‌تر (لوله تلسکوپ) که به عنوان وال پست اصلی استفاده می‌شود، با طولی کمتر از ارتفاع طبقه درون مقطع بزرگ‌تر قرار می‌گیرد.
طول وال پست در اتصال تلسکوپی باید 2.5 سانتیمتر یا به اندازه خیز تیر ، کمتر از ارتفاع طبقه باشد تا بتواند آزادانه درون مهارهای بالا و پائین خود حرکت کند.
برای وال پست با اتصال تلسکوپی باید در هر سمتی که دیوار به آن متصل می شود فاصله ای ایجاد کرد و آن را با ورق پلی استایرن پر نمود.
در اتصال تلسکوپی مجاز به استفاده از جوش برای اتصال قلاب (شاخک) میلگرد بستر به وال پست نیستیم.

الزامات وال پست :

لبه‌های قائم در تمام دیوارهای غیرسازه‌ای، باید مهار شوند.
در دیوارهای داخلی با طول کمتر از 1.5 متر، در صورت وجود میلگرد بستر می‌توان از اجرای وادار انتهایی صرف‌نظر کرد.
طبق پیوست 6 استاندارد 2800، نمی توان دیوار را به ستون و تیرها و سقف مانند قدیم قفل کرد و باید فاصله ای به اندازه 3 سانتیمتر بین ستون با دیوار درون والپست و تیر یا سقف با آخرین رگ اجراشده دیوار درون وال پست ایجاد شود که این فاصله با پشم سنگ یا پلی استایرن پر خواهد شد.
مطابق پیوست 6 استاندارد 2800 و اجازه آن، می‌توان به‌جای اجرای والپست در تراز زیر تیر یا سقف، آخرین رج دیوار را با میلگرد بستر مسلح نمود.

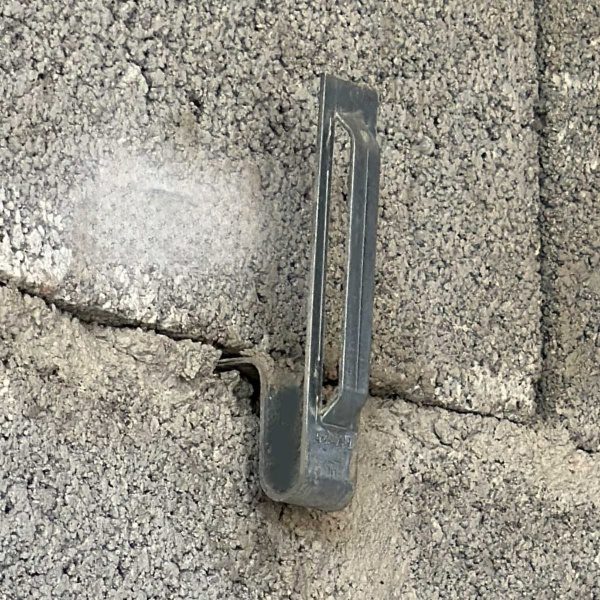

برای قسمتهایی که دیوار با ستون زاویه دارد ، می توان بجای ناودانی های منقطع از گیره‌های لوبیایی استفاده کرد.
بال ناودانی‌های والپست باید دارای سوراخ‌های لوبیایی باشد تا میلگرد بستری که با سیم آرماتوربندی به آن متصل شده بتواند در هنگام زلزله آزادانه حرکت کند.
با قراردادن والپست های افقی و قائم در دیوارها ، یک ناهماهنگی بین مصالح بنایی و فولاد از نظر ضریب انبساط حرارتی (α) به وجود می‌آید. در صورت ایجاد اختلاف دما، تغییر طول هرکدام از این المان‌ها متفاوت بوده و موجب ترک در نازک‌کاری در محل وال پست ها می‌شود. به همین دلیل می‌بایست قبل از اجرای نازک‌کاری، روی والپست ها رابیتس یا توری مرغی کشید تا مانع از ایجاد ترک در مرز این ناهمانگی مصالح شود. همچنین باتوجه به اینکه جنس وال پست ها از فولاد بوده و این مصالح رسانش حرارتی بالایی دارند، به‌عنوان یک پل حرارتی موجب انتقال گرما و سرما می‌شود. برای جلوگیری از انتقال دمای بیرون و درون ساختمان، یر روی وال پست ها از پشم سنگ ضد رطوبت استفاده می‌شود.
با توجه به اهمیت عدم ریزش اجزای غیرسازه‌ای در گذرهای مجاور (دیوارهایی که در مجاورت خیابان قرار دارند) و بروز خسارات جانی و مالی احتمالی، در این حالت ، بهتر است فاصله ناودانی های منقطع از یکدیگر را کاهش دهیم.
اگر در زیرزمین دیوار حائل نداشته باشیم و تراز پایه ساختمان از روی فونداسیون در نظر گرفته شود، اجرای وال پست در زیرزمین الزامی است.
در صورت مجاورت دیوارهای زیرزمین با خاک و احتمال انتقال رطوبت به داخل ساختمان، معمولاً از دو دیوار استفاده می‌شود که یکی از دیوارها در تماس با خاک و دیگری در تماس با نازک‌کاری قرار دارد. برای هر دو دیوار بایستی وال پست اجرا شود.
استفاده از میخ تفنگی جهت اتصال المان والپست به اعضای بتنی ممنوع می باشد و باید حتما از پیچ و رول پلاک استفاده نمائید.
اگر دهانه تیر خیلی بلند بود و میزان خیز آن بیشتر از 3 سانتیمتر شد ، باید فاصله بین تیر و رگ آخر دیوار را به اندازه خیز در نظر گرفت.
در دیوارهای داخلی با طول حداکثر ۱.۵ متر، در صورت استفاده از میلگرد بستر، نیازی به اجرای هیچ‌گونه وادار انتهایی نیست.
قبل از اجرای فایرپروف روی سازه های فلزی المانهای مورد نیاز برای والپست روی سازه اصلی جوش شود تا نیاز به تخریب بعد از اجرای فایرپروف نباشد.

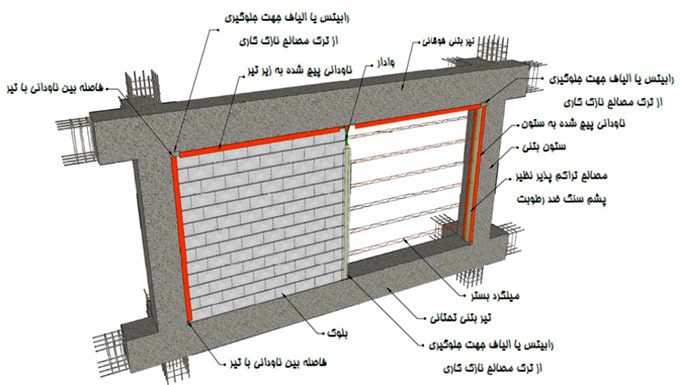

برای ساختمان‌ها بااهمیت بسیار زیاد مانند بیمارستان‌ها , ساختمان باید قابلیت استفاده بی‌وقفه یا خدمت‌رسانی بی‌وقفه داشته باشد. به همین منظور به جای استفاده از والپست منقطع که در هنگام زلزله ممکن است باعث ایجاد ترک در دیوار شود از والپست یکپارچه استفاده می شود.

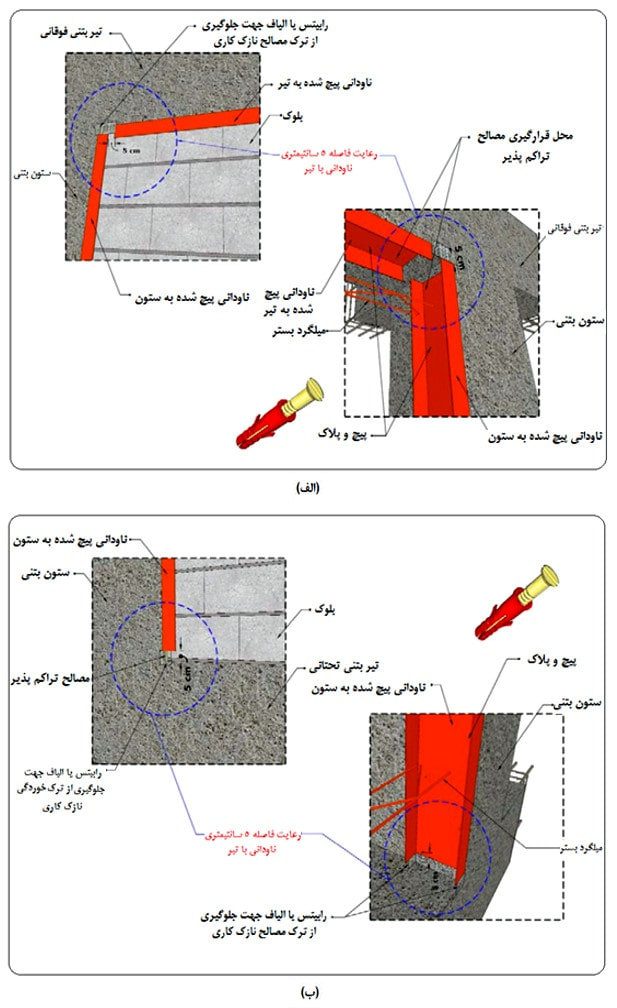

مطابق پیوست 6 استاندارد 2800، اتصال ناودانی‌های افقی و قائم به یکدیگر در سقف یا کف ممنوع می‌باشد و حتماً فاصله 5 سانتیمتری بین آنها باید رعایت شود.

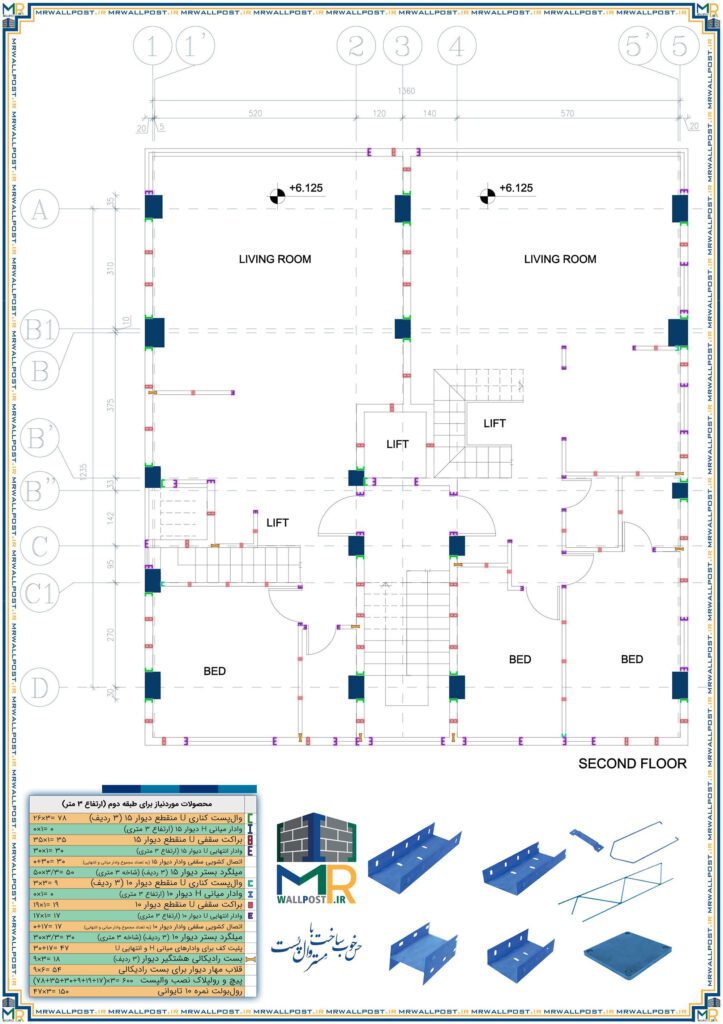

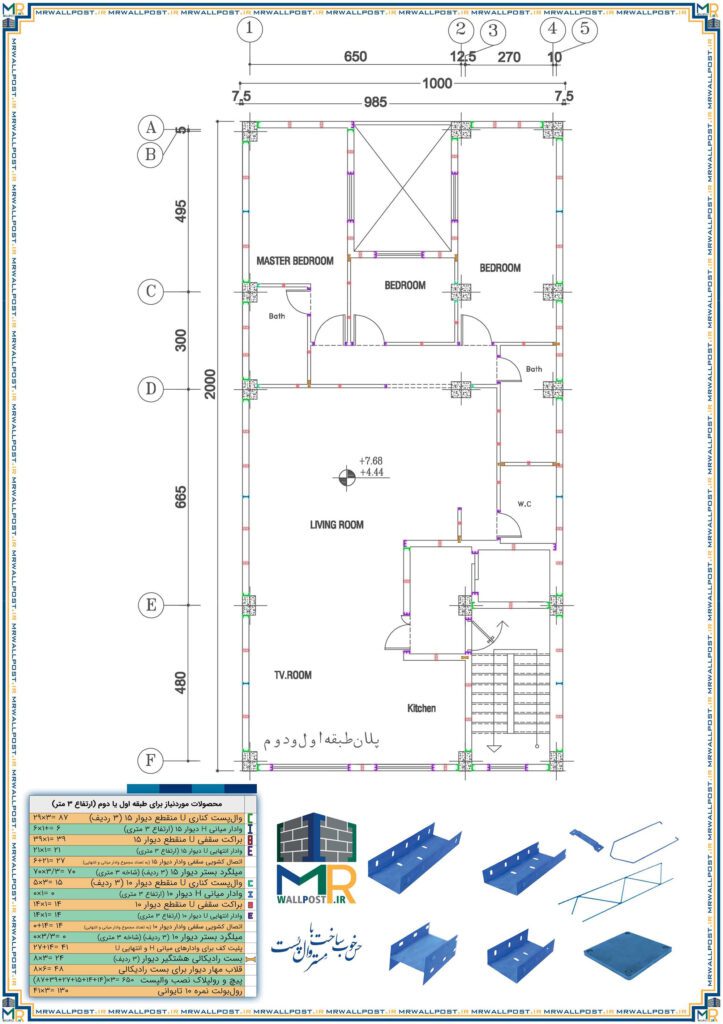

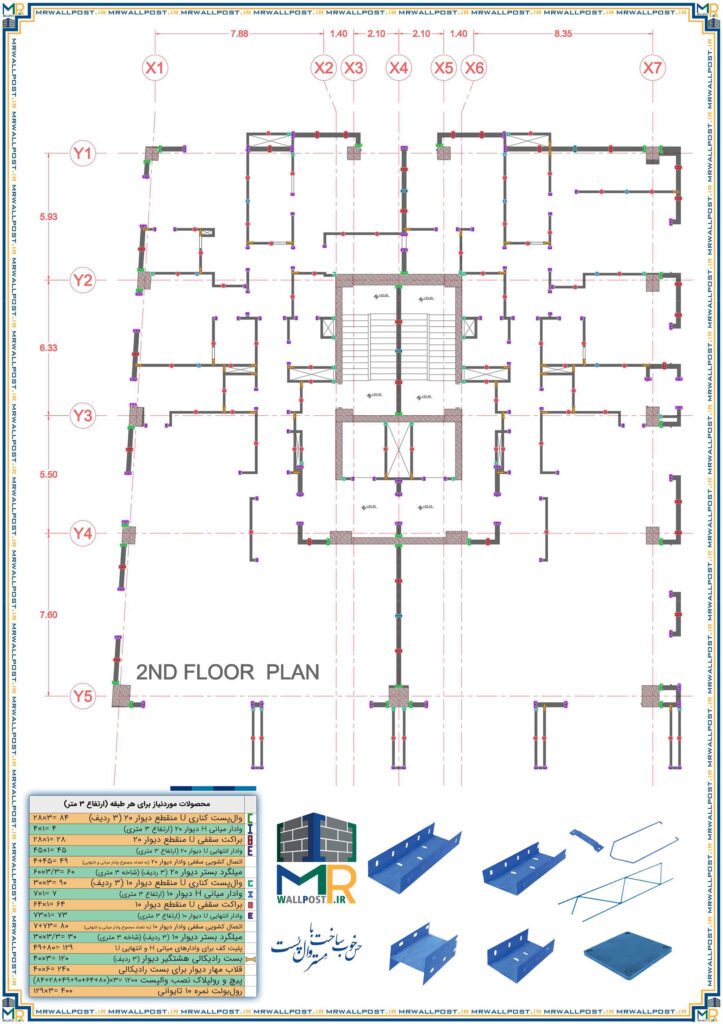

محاسبه نوع و تعداد وال پست مورد نیاز از روی نقشه معماری :

در زیر چند نمونه که توسط همکاران تهیه شده می آوریم لطفا به آنها دقت نمائید.

><strong>استفاده از وال پست مطابق با آیین‌نامه ۲۸۰۰ زلزله و مقررات ملی ساختمان یک ضرورت مهندسی برای افزایش ایمنی سازه‌ها محسوب می‌شود. شرکت ساختمانی خوش‌ساخت در لواسان، با رعایت استانداردها، اجرای حرفه‌ای این روش‌ها را انجام می‌دهد.
